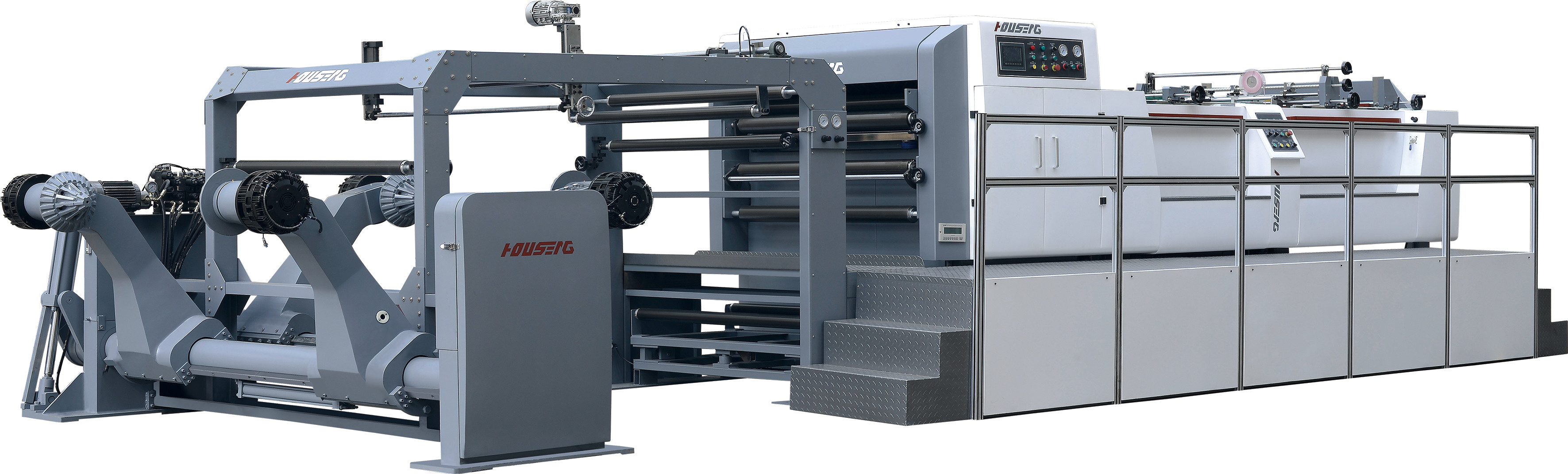

400回/分400-1450mm サーボ精密高速シート紙カッター
導入された機能 ♟
| サーボ精密高速シートカッター | |
| モデル | ECOO HSC-1400 |
| 切断タイプ | 上刃が往復運動し、下刃は固定されています。 |
| 適用可能な紙の範囲 | 50-550g |
| 最大紙ロール径 | 1800mm |
| 最大紙切断幅 | 1400mm |
| 切断長さの範囲 | 400-1450mm |
| 切断シート数 | 2枚 |
| 切断精度 | 切断長さ< 1000mm: ± 0.3mm 切断紙長 >1000mmの場合: ± 0.05% |
| 最大切断速度 | 400回/分 |
| 最大切断速度 | 300m/分 |
| 最大積載高さ | 1500mm |
| 空気圧源の要件 | 0.8Mpa |
| 設計電力 | 380V、28kw、3相、50Hz |
| 総重量 | 13000kg（参考） |

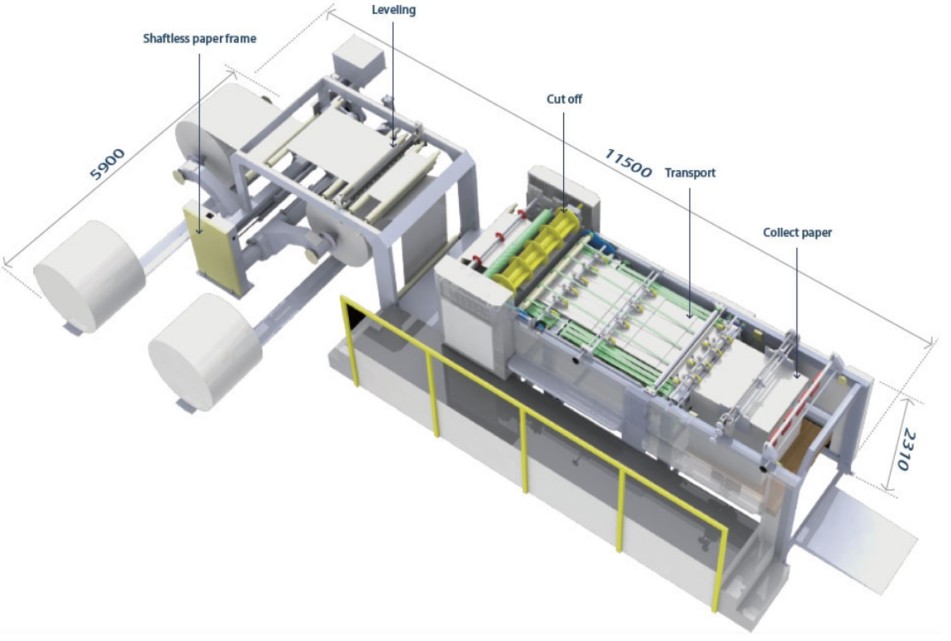

| 12000*4300*2400mm | |
標準構成 ♟♙♜
|
|
スリットナイフ
トリミングと中間スリットには、3セットのスリットナイフが使用されます。 |
|
|
切断ユニット
カッターの寿命を延ばすために、カッターの負荷とノイズを低減する英国のカッター方式を採用しています。ナイフローラー本体に鋼溶接を行い、精密加工と動的バランス調整を行い、高速運転時の振動とノイズを効果的に低減します。
下刃：鋳鉄一体成形鋳造によるナイフブロック、精密加工、優れた安定性。
バックカッター：特殊鋼精密ナイフ加工、
長寿命ブレード、調整が容易。
|
|
|
電子制御（YaskawaサーボおよびSiemens PLC）
TPC7062KSとYaskawaプロセッサの通信、主にデータ入力装置の動作状態監視、およびシステム障害アラーム表示に使用されます。回転シリーズは、JAPAN社のYaskawa Iクイックドライブを駆動し、マンマシンインターフェース入力パラメータの実際の速度牽引ローラーエンコーダフィードバックと正確な位置決めに基づいています。
|
|
|
カールデバイス
カールデバイスは、紙ロールの張力を安定させるために、スリットデバイスの前に紙ロールのカールまたは折り目をなくすデバイスです。紙ロールは最初に（ロールの端まで）コンポーネントを通過して、デコンボリューションデバイスに入り、ローラーはガイドロールです。
|
|
|
新しい反り防止装置
ロールのカールを効果的に除去し、紙をより平らにし、紙ロールの張力安定性を高めます。
|
| 構成 | タイプ | 注 | |
| 1 | 紙切断ナイフ | タングステン鋼ナイフブレード | ドイツ |
| 2 | ベアリング | FAG/ NSK | ドイツ/日本 |
| 3 | バイブレーター | K20 | 中国 |
| 4 | PLC | シーメンス | ドイツ |
| 5 | リミットスイッチ | シュナイダー | フランス |
| 6 | コントローラー | Kinco | 中国 |
| 7 | リレー | シュナイダー/ RXM4LB2BD | フランス |
| 8 | サーボドライブ | 安川 | 日本 |
| 9 | 周波数変換器 | Inovance | 中国 |
| 10 | サーボモーター | 安川 | 日本 |
| 11 | エンコーダ | NEMICON HES-25-2MD | 日本 |
| 12 | コントロールボタン | イートン | 米国 |
| 13 | スイッチ電源 | 明緯NES-50-24 | 台湾 |
| 14 | ウェブガイド | Arise | 台湾 |
| 15 | 画面 | シーメンス | ドイツ |
| 16 | ACコンタクタ | イートン | 米国 |
| 17 | コンベアベルト | Rapplon | スウェーデン |
| 18 | 自動張力システム | ドイツシーメンスPLC制御、ドイツCOSYS比例バルブ、AW20-02BGエアフィルター制御、DBK250.2ブレーキ |
備考リスト：（無料のスペアパーツ）
| 部品名 | 番号 |
| 切断ナイフ | 1セット |
| ベルト | 15個 |
| 圧力計 | 1個 |
| マーキング紙 | 40ロール |
| ブレーキパッド | 4個 |
| 上部スリットナイフ | 3個 |
| 下部スリットナイフ | 1個 |
| ゴムリング | 16個 |
| 調整バルブ | 1個 |
| リミットスイッチ | 2個 |
| ハンドルM12 | 1個 |
| シリンダー用Oリング | 1個 |
| 同期ベルト | 1個 |
| ツールボックス | 1セット |
