サーボ精密 高速シートカット機紙加工機
セルボ精密高速シートカット機
モデル
ECOO HSC-1400
切断タイプ
上側のナイフは互いを切って 下側のナイフは固定されています
適用される紙の範囲
50〜550g
マックス 紙巻の直径
1800mm
マックス 紙切断幅
1400mm
切る長さの範囲
400〜1450mm
切断シート番号
2枚
切断 精度
切断長 < 1000mm: 紙長 > 1000mm を切る場合は ± 0.3mm ± 0.05%
マックス 切断速度
400カット/分
マックス 速度をカットする
300m/min
マックス.紙を積み上げる高さ
1500mm
空気圧源の要件
0.8Mpa
デザイン の 力
380V,28kW,3フェーズ,50Hz
総重量
13000kg 参照量
12000*4300*2400mm
| セルボ精密高速シートカット機 | |
| モデル | ECOO HSC-1400 |
| 切断タイプ | 上側のナイフは互いを切って 下側のナイフは固定されています |
| 適用される紙の範囲 | 50〜550g |
| マックス 紙巻の直径 | 1800mm |
| マックス 紙切断幅 | 1400mm |
| 切る長さの範囲 | 400〜1450mm |
| 切断シート番号 | 2枚 |
| 切断 精度 | 切断長 < 1000mm: ± 0.3mm 紙の長さ > 1000mm を切る場合は ± 0.05% |
| マックス 切断速度 | 400カット/分 |
| マックス 速度をカットする | 300m/min |
| マックス.紙を積み上げる高さ | 1500mm |
| 空気圧源の要件 | 0.8Mpa |
| デザイン の 力 | 380V,28kW,3フェーズ,50Hz |
| 総重量 | 13000kg 参照量 |
| 12000*4300*2400mm | |
|
切断刀 切断ナイフの3セットは,切断と中切断に使用されます. |
|
切断装置 ナイフのローラーボディに鋼の溶接は精密な加工と動的バランス調整を与えました.高速運転の振動とノイズを効果的に減らす. ナイフの下: 鋳鉄で整形鋳造されたナイフブロック,精密加工,安定性. バックカッター:特殊鋼精密ナイフ加工で作られ,長寿の刃は簡単に調整できます. |
|
電子制御 (ヤスカワ・サーボとシメンス・PLC) TPC7062KSとヤスカワプロセッサ通信,主にデータ入力機器の動作状態モニタリングおよびシステム故障アラーム表示の生産に使用される.ローティングシリーズドライブ ヤスカワ 日本会社 ヤスカワ 私は高速ドライブ,実際の速度牽引ロールエンコーダーフィードバックと正確な位置付けから人間機械インターフェース入力パラメータの生産に基づいています. |
|
巻き込み装置 巻き込み装置は,紙巻の緊張の安定のために,ロール巻きまたは折りたたみ装置を排除するために,切断装置の前に紙巻の中にあります.紙巻はまず,デコンボリューション装置に (ロールの端まで) 部品を通過します.ロールはガイドロールです |
|
新しい抗曲線装置 紙をより平坦にするために,紙のロールの巻きを効果的に取り除いて,紙のロールの張力安定をより促進します. |
|
ロープを外したスタンド
タイプ:紙コア3"6"12"ロールラック用のダブルアームタイプ機械の後部に設置された2つの開け式ピックアップタイプで,構造的に約1500kgの重さのリルを保持できるサイズです.上下の動きはすべて水力であり,電磁弁を制御するセレクターによってコンソールから直接制御されています. 紙の腕を閉める前後,移動し,引き上げる前に制御する油圧. 安定して迅速で,よりシンプルで便利な操作を可能にするリフティング運動. |
|
コンベヤーとジョギングによる紙収集システム 多段階の輸送システム:高速から低速まで.まずは切断紙を素早く分離し,紙を重複し,それから紙を集め,積み重ねる. スタッカーテーブルは,3つの側面を揺るがす仕上げ機能があります.紙を駆動するモーターの側面紙の幅を手動で調整し,操作のシンプルさと安全性を向上させる.
|
|
(紙用の自動プリズマ調整システム) 紙の正方形を調整します エンジニアは一度に修正し 操作者は再調整する必要はありません |
|

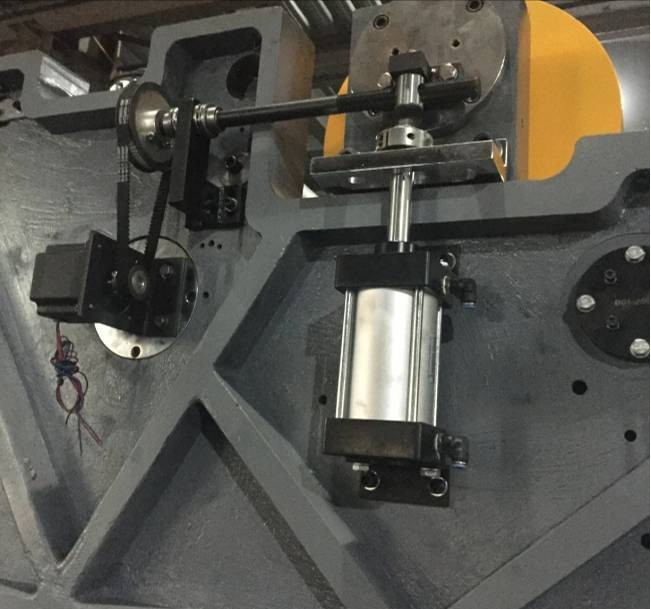

角度を自動的に調整する (紙のアライニングシステム) ステップモーターの精度は切断の長さによって制御されます 精密さスクリュー調整 ナイフグループの傾き切断シールの縁の直角を効果的に確保するために誤差率と調整の角度を手動で調整します. |
|
自動紙詰め止め
コンベヤーに紙の詰まりがあったら システムに信号を送るセンサーを設置し 紙を保存するために 機械は即座に停止します |
|
オートマティックマークマシン 挿入マークの後に正確なカウントで,操作者は,紙番号の後に人間機械インターフェースで入力するだけです.紙の量をマークする設定に従ってすることができます.. |
| 構成 | タイプ | 注記 | |
| 1 | 紙切断ナイフ | タングメン鋼のナイフ刃 | ドイツ |
| 2 | ローヤリング | FAG/NSK | ドイツ/日本 |
| 3 | 振動器 | K20 | 中国 |
| 4 | PLC | シメンス | ドイツ |
| 5 | 制限スイッチ | シュナイダー | フランス |
| 6 | コントローラー | キンコ | 中国 |
| 7 | リレー | シュナイダー/RXM4LB2BD | フランス |
| 8 | サーボ駆動 | ヤスカワ | 日本 |
| 9 | 周波数トランスフォーマー | イノベーション | 中国 |
| 10 | サーボモーター | ヤスカワ | 日本 |
| 11 | エンコーダー | NEMICON HES-25-2MD | 日本 |
| 12 | コントロール ボタン | イートン | アメリカ合衆国 |
| 13 | スイッチ電源 | ミングウェイ NES-50-24 | 台湾 |
| 14 | ウェブガイド | 立ち上がれ | 台湾 |
| 15 | スクリーン | シメンス | ドイツ |
| 16 | ACコンタクタ | イートン | アメリカ合衆国 |
| 17 | コンベアベルト | ラップロン | スウェーデン |
| 18 | オートマティック・テンション・システム | ドイツ シーメンス PLC制御,ドイツ COSYS 比例弁,AW20-02BG 空気フィルター制御,DBK250.2 ブレーキ |
| 部品名 | 違う 違う |
| 切断ナイフ | 1セット |
| ベルト | 15個 |
| 圧力計 | 1pc |
| 標識紙 | 40巻 |
| ブレーキパッド | 4個 |
| ナイフを切り上げ | 3個 |
| 切断ナイフ | 1pc |
| ゴムリング | 16個 |
| 調節バルブ | 1pc |
| 制限スイッチ | 2個 |
| M12のハンドル | 1pc |
| シリンダーのOリング | 1pc |
| シンクロンベルト | 1pc |
| ツールボックス | 1セット |
Q1: 主な製品は何ですか?
A: その通り主な製品はプレプレス4UPと8UPオンライン/オフライン熱CTP,CTCP,VLFCTP,FlexoCTP,プロセッサ,オフセットプレート,オフセットインク,オフセット印刷毛布,印刷後包装機器など.
設備と消耗品を1つにまとめて 販売後のサービスを心配することなく 入手できます
Q2: あなたの工場はどこですか?
A: その通り私たちのCTPプロセッサマシン工場は上海にあります.あなたは温かく私たちの工場を訪問歓迎します!
Q3: CTPの保証は?
A: その通りCTPのレーザーヘッドと主要スペアパーツ 3年 プロセッサの1年顧客がEcooGraphix CTPプレートをCTPマシンで使用した場合,我々は提供します終身保証.
Q4: ワークフローとRIPも提供できますか?
A: その通りそうです,我々はワークフロー ブレインニューと RIP Compose V12 を提供することができます.
Q5: 設置と販売後の技術者サポートはどうですか?
A: その通りエンジニアは設置を手伝って 必要な訓練をしてくれます 買い手は往復航空券,サービス料金,地元の宿泊費を 負担します問題や質問24時間ご利用いただけます世界中で CTP 装置を大量に設置しています there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
これらのエンドユーザープリンタは CTPシステムを完全に満足して運営しています 優れた品質,シームレスなリモートサービス,徹底した訓練とメンテナンスにより直接EcooGraphix中国から購入することを検討しているプリンターである場合設置,訓練,販売後サービスに 苦労はありません.
