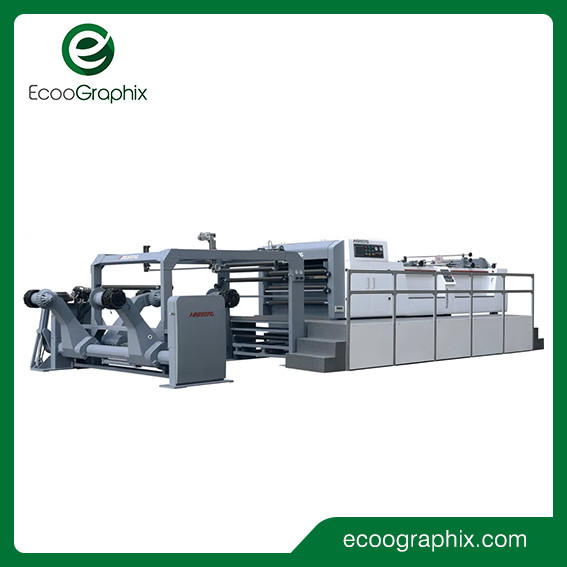

高速印刷用シートペーパーカッター
-英国の高度な技術を応用したHSCウェブ切断機
●サーボモーターにより機械を伝達します。
●紙の切断速度が速く安定しています。
●ドイツ製精密ベアと切断ナイフにより高い切断精度を保証します。
-タッチスクリーンコンピュータインターフェース制御、簡単な操作、合理的な構造、滑らかな紙を確保するためのアンチミュージックスタンド。
-この機械は、製紙業界や印刷業界で非常に人気のある紙加工機であり、貴社の効率と利益を大幅に向上させます。
仕様
| モデル | エコー HSC-1400 |
| 切断タイプ | アップナイフは往復カット、ダウンナイフは固定です。 |
| 用紙の適用範囲 | 50～550g |
| 最大。ロール紙の直径 | 1800mm |
| 最大。用紙カット幅 | 1400mm |
| 切断長さの範囲 | 400～1450mm |
| カッティングシート番号 | 2枚 |
| 切断精度 | 切断長 < 1000mm: ± 0.3mm |
| カット紙の長さ>1000mmの場合は±0.05% | |
| 最大。切断速度 | 400カット/分 |
| 最大。切断メーター速度 | 300m/分 |
| 最大。用紙積載高さ | 1500mm |
| 空気圧源の要件 | 0.8MPa |
| デザイン力 | 380V、28kw、3相、50Hz |
| 総重量 | 13000kg参考 |
| 機械のサイズ | 12000*4300*2400mm |
機械のスペアパーツ
1. 高精度シングルナイフ切断機
2. 用紙の自動プリズム調整システム
3.中スリット・古紙回収システム
4. 自動計数・ラベル貼付装置（計数マーキング）
5. 用紙搬送装置
6. 電気制御システム
7. 駆動モーター
8. 付属品
9.ダブルライム空気圧シャフトペーパーラック（2ロールスタンド）
10. オートジョガーシステム、モーター制御ロープ紙積みスタンド
巻き戻しスタンド
タイプ: 紙管用ダブルアームタイプ 3"6"12" ロールラック
機械後部に2つのアンワインドピックアップタイプを配置し、重量約1500kgのリールを保持できる構造となっています。上下の動きはすべて油圧式で、ソレノイドバルブを制御するセレクターによってコンソールから直接制御されます。
ペーパーアームの開閉、移動、昇降の前後を油圧で制御します。安定かつ迅速な昇降動作が可能となり、より簡単で便利な操作が可能です。
カッティングユニット
ナイフには英国式カッター方式を採用し、カッター時の負荷と騒音を軽減し、カッター寿命を延ばします。
ナイフローラー本体とスチール溶接には精密な機械加工が施され、ダイナミックバランス調整により、高速動作時の振動と騒音を効果的に低減します。
ナイフの下: 鋳鉄一体成型鋳物を使用したナイフブロック、精密加工、良好な安定性。
バックカッター：特殊鋼製の精密ナイフ加工、長寿命の刃を簡単に調整できます。
電子制御
(安川サーボとシーメンス PLC)
TPC7062KS と安川プロセッサ通信、主にデータ入力機器の動作状態監視、およびシステム障害アラーム表示の生産に使用されます。回転シリーズは、実際の速度トラクション ローラー エンコーダーのフィードバックと正確な位置決めからのマン マシン インターフェイス入力パラメーターの生成に基づいて、日本企業安川 I クイック ドライブを駆動します。

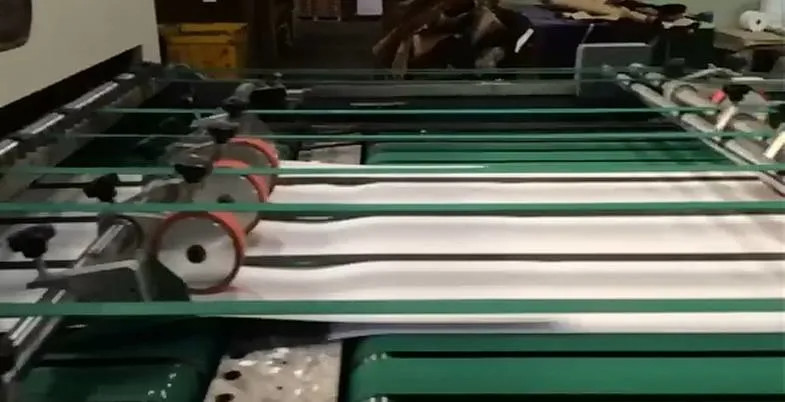

ジョガーによるコンベアと用紙回収システム
高速から低速まで多段のコンベアシステム。まずカットした紙を素早く切り離し、次に紙を重ね、その後紙を集めて積み重ねます。
積み重ねられた用紙セットを持ち上げると、用紙の束がかなりの高さまで上がり、自動的に落下します。スタッカーテーブルには三面シェイク仕上げ機能があり、用紙を駆動するモーターの側面、用紙の両側に高品質モータージョガーがあり、用紙の振幅を手動で調整し、操作の簡単さと安全性を向上させます。
カーリーデバイス
カール装置は、ロールのカールや折り目を解消するためのスリット装置の前にロール紙にあります。、ロール紙の張力を安定させるため、ロール紙は最初に通過します。(ロールの端まで) コンポーネントをデコンボリューション デバイスに挿入し、ローラーはガイド ロールです
新しい反曲率デバイス
ロールのカールを効果的に取り除き、紙をより平らにし、紙ロールの張力の安定性を高めます。
直角度調整システム(用紙の自動プリズム調整システム):
紙の直角度を調整する場合、弊社エンジニアが一度で修正しますので、オペレーターが再調整する必要はありません。

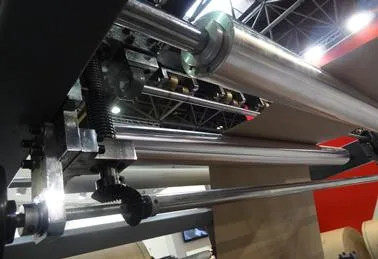

スリッティングナイフ
トリムとミドルスリッティングには、3 セットのスリッターナイフが使用されます。
角度を自動調整（紙揃えシステム）
ステッピングモーターの精度は、カット精密ネジの長さ、ナイフグループの傾きの調整によって制御され、カットシアーのエッジの直線角度を効果的に確保し、エラー率と調整の角度を手動で調整する無駄な時間を削減します。 。
紙詰まり自動停止：
コンベアで紙詰まりが発生した場合、センサーがシステムに信号を送り、機械が即座に停止して紙を節約します。
自動マーキング機：
インサートマーキング後の正確なカウントにより、オペレーターは用紙枚数をマンマシンインターフェイスで入力するだけで、設定に従って用紙数量をマーキングできます。
主要な機械構造（ナイフホルダーとホルダースタンド）
有限要素解析、機械振動解析、フレームの最適化によるメインマシンウォールは、高品質の球状鋳鉄を使用して設計を統合し、精密機械加工により、トランスミッションコンポーネント間の共振現象を完璧にし、動作をより安定させます。 、ベアリング部品の耐用年数が向上します。
Webガイドシステム
厳格なプロセス品質管理、サーボ制御システムの耐久性、メンテナンスフリー、微細な処理、高い動的応答、バッファリングなし、正確な位置決め、ドライバー制限デジタル調整可能。ディスプレイを自動的にスリープに設定して自動運転することができ、省エネが可能です。大画面にリアルタイムで表示され、内部のシステムの稼働状況が一目瞭然です。
駆動モーター:
1. クロスナイフ用ACサーボモーター＆エンコーダー
2. 高速コンベア、低速コンベア用ACモーター＆周波数トランス
3. 上下紙積みスタンド用ACモーター
4. ジョガー用ACモーター
5.巻き戻しスタンド用ACモーター
6. 端端回収用ACモーター
