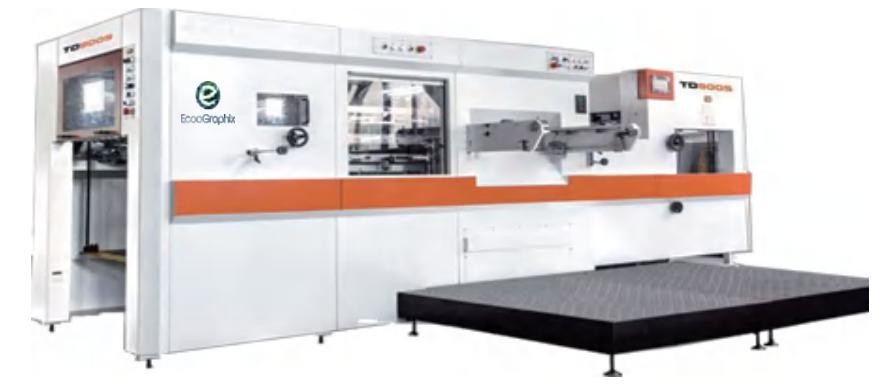

800×580mm自動型抜き機ストリップ付 TD800S
◣◥▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢ ◣◥ ▷◀▶◁◤◢
Bリーフ私はじめに
TD800S全自動型抜き機Tシリーズの最新作です。超硬質コートと陽極酸化仕上げを施した軽量で耐久性のあるアルミニウム合金製のグリッパーを備えた 7 セットのグリッパー バーにより、正確で一貫した用紙位置合わせが保証されます。
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
D詳細
♥ 供給ユニット
• 製造中にパイルを手動で横方向に修正できるハンドル付きパイルトレイ
• 毎分 120 枚の最高速度を備えたストリーム方式の給紙システム
• 紙を持ち上げるための吸盤が 2 つ、紙を移動するための吸盤が 2 つずつあります。
• 吸引ヘッドの高さと角度は簡単に調整可能
• フィーダーパイルの過度の上昇を防止する電子安全装置
• パイルテーブルの横方向の位置決めに微調整が可能
• 高精度の二重シート検出器
• サイドガイド全体を取り外して交換する必要がなく、ボルトを回すだけでプルサイドガイドとプッシュサイドガイドを簡単に切り替えることができます。
• 微調整可能なフロント ガイド 2 つとサイド ガイドはホイール ハンドルで調整可能
• 紙詰まり時の供給テーブルの自動停止システムを備えた光電検出器
• 供給ユニットとメインマシンの独立した駆動制御により、準備が簡単になります。
・タイミング制御用PLCと電子カム
♣ ダイカットユニット
• シュナイダーインバーター制御により制御されるメインモーター
• モーター駆動およびタッチスクリーン制御によるウォームギアによる切削力の微調整
• 圧力精度は最大 0.01mm です。
• 40Cr 鋼製クランクシャフト
• 機械フレームは Q235-A 鋼製、上部および下部プラテンは QT60 ダクタイル鋳鉄製で、ミーハナイト ダイカスト アイアン技術で樹脂コーティングされた砂が施されています。
• カッティングチェイス反転装置
• トルクリミッターを備えた過負荷保護装置により、オペレーターと機器の安全性を最大限に高めます。

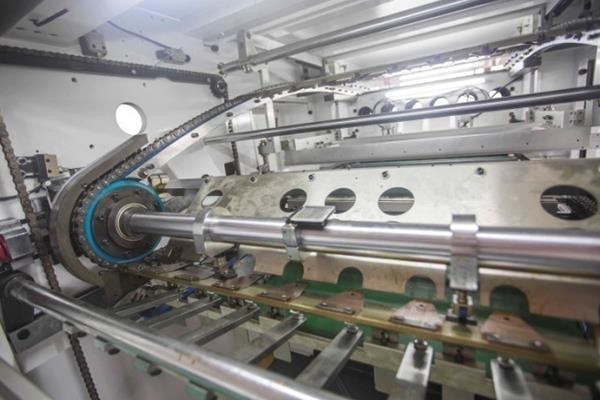

• 長期走行テスト後、メイングリッパー、チェーンのペアで日本のSubakiから納品されます。
• グリッパーバーの位置制御のための高圧インデックスドライブシステム
• 切削チェイスの空気圧によるロックアップとリリース
• 迅速な転職のためのセンターラインシステム
* ストリップユニット
・金型交換を容易にする上・中・下ストリッピングフレームの3アクション動作構造
• ストリッピングピンまたはオス/メスダイをさまざまなストリッピング作業に使用可能
• ダイカットセクションの中心線登録システムと一致し、同じシステムがストリッピングシステムにも適用され、切り替え時間を最小限に抑えます。正確な位置決めにより生産効率が向上します
• 上部ストリッピングフレームの上下移動はモーターによって制御されるため、調整が容易です。
♠ 配送単位
・排出紙束の上がり過ぎ、下がり過ぎを防止する安全光電装置
• 調整可能な押し込みブラシは、グリッパーから紙を降ろしたり、紙を積み上げたりするのに役立ちます
• 最大1020mmのハイパイル設計
• 自動補助ベルトテーブルによりノンストップ配送が可能
• フィーダーの動きと速度制御はデリバリユニットで調整可能
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
S仕様
モデル
ECOO-TD800S
最大。シートサイズ(mm)
800×58
分。シートサイズ(mm)
310×310
最大。型抜きサイズ(mm)
790×570
分。グリッパーマージン(mm)
8
高さ切断規定(mm)
23.8
チェースの内側サイズ(mm)
940×610
在庫範囲
段ボール: 800-2000g/m²Bフルート
最大。圧力(N)
200T
最大。型抜き速度
7000秒/時
供給パイル高さ(mm)
1300
出荷パイル高さ(mm)
1000
ノイズ
≤ 85dB(A)
メインモーター(kw)
7.5
合計電力(kw)
15
機械の重量(T)
14.5
全体寸法(mm)
4900×2000×2000
| モデル | ECOO-TD800S |
| 最大。シートサイズ(mm) | 800×580 |
| 分。シートサイズ(mm) | 310×310 |
| 最大。型抜きサイズ(mm) | 790×570 |
| 分。グリッパーマージン(mm) | 8 |
| 高さ切断規定(mm) | 23.8 |
| チェースの内側サイズ(mm) | 940×610 |
| 在庫範囲 | 段ボール: 800-2000g/m²、Bフルート |
| 最大。圧力(N) | 200T |
| 最大。型抜き速度 | 7000秒/時 |
| 供給パイル高さ(mm) | 1300 |
| 出荷パイル高さ(mm) | 1000 |
| ノイズ | ≤85dB(A) |
| メインモーター(kw) | 7.5 |
| 合計電力(kw) | 15 |
| 機械の重量(T) | 14.5 |
| 全体寸法(mm) | 4900×2000×2000 |
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
あ利点
1)メインユニットのトランスミッションは輸入されたA/C周波数コンバータ制御を採用し、機械の起動と停止は輸入されたエアクラッチによって制御されます。
2)機械全体の動作はPLCによって制御されます。機械の動作状態、トラブルの兆候、およびその症状を監視するためのインターフェースタッチスクリーン対応する撮影方法。これはオペレータにとってより使いやすいものです。
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
あアプリケーション
TD800S自動型抜き機とも呼ばれます段ボールダイカッティングマシン。多種類のラベルのカットに特化したモデルです。
◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢ ◣◥▷ ◀ ▶ ◁◤◢
