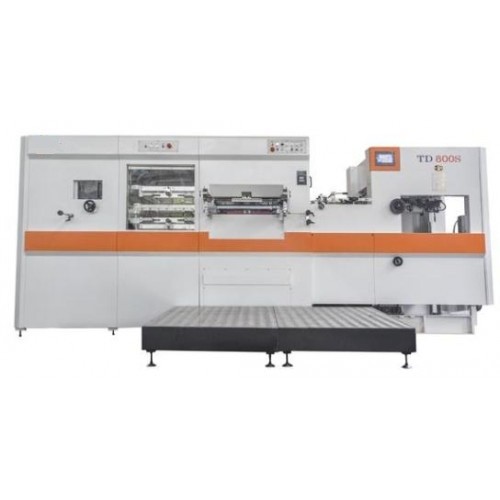

800×580mm シートサイズ抜き加工トムソン型抜き機
TD800S全自動トムソン型抜き機は、ヤワTシリーズの最新製品です。軽量で耐久性のあるアルミニウム合金製で、超硬コートと陽極酸化処理を施したグリッパー製7セットのグリッパーバーが、正確で一貫した紙の登録を保証します。
A: A: //仕様 A: Q1: 主な製品は何ですか？ A:
モデル
ECOO-TD800S
最大シートサイズ（mm）
800 × 58
最小シートサイズ（mm）
310 × 310
最大トムソン型抜きサイズ（mm）
790 × 570
最小グリッパーマージン（mm）
8
カッティングルール高さ（mm）
23.8
内側チェイスサイズ（mm）
940 × 610
用紙範囲
厚紙：800-2000g/m² Bフルート
最大圧力（N）
200T
最大トムソン型抜き速度
7000枚/時
給紙パイル高さ（mm）
1300
排紙パイル高さ（mm）
1000
騒音
≤ 85dB(A)
主モーター（kw）
7.5
総電力（kw）
15
機械重量（T）
14.5
全体寸法（mm）
4900 × 2000 × 2000
| モデル | ECOO-TD800S |
| 最大シートサイズ（mm） | 800 × 580 |
| 最小シートサイズ（mm） | 310 × 310 |
| 最大トムソン型抜きサイズ（mm） | 790 × 570 |
| 最小グリッパーマージン（mm） | 8 |
| カッティングルール高さ（mm） | 23.8 |
| 内側チェイスサイズ（mm） | 940 × 610 |
| 用紙範囲 | 厚紙：800-2000g/m²、Bフルート |
| 最大圧力（N） | 200T |
| 最大トムソン型抜き速度 | 7000枚/時 |
| 給紙パイル高さ（mm） | 1300 |
| 排紙パイル高さ（mm） | 1000 |
| 騒音 | ≤ 85dB(A) |
| 主モーター（kw） | 7.5 |
| 総電力（kw） | 15 |
| 機械重量（T） | 14.5 |
| 全体寸法（mm） | 4900 × 2000 × 2000 |
A: A: //詳細 A: Q1: 主な製品は何ですか？ A:
♥ 給紙ユニット
• 生産中にパイルを手動で横方向に補正できるハンドル付きパイルトレイ
• 最高速度120枚/分のストリーム給紙システム
• 紙を持ち上げるための吸盤2個、紙を移動させるための吸盤2個
• 吸盤ヘッドの高さと角度は簡単に調整可能
• 給紙パイルの過剰な上昇を防ぐ電子安全装置
• パイルテーブルの横方向位置決め用の微調整が可能
• 精密二枚送り検知器
• ボルトを回すだけでプル側ガイドとプッシュ側ガイドを簡単に交換可能。サイドガイド全体を取り外して交換する必要はありません。
• 微調整可能なフロントガイド2本と、ホイールハンドルで調整可能なサイドガイド
• 給紙テーブルでの紙詰まり発生時に自動停止システムを備えた光電検知器
• 段取り替えを容易にするため、給紙ユニットと本体の独立した駆動制御
• タイミング制御用のPLCと電子カム
♣ トムソン型抜きユニット
• メインモーターはシュナイダーインバーター制御
• モーター駆動のウォームギアによる切断力微調整、タッチスクリーンで制御
• 圧力精度は0.01mmまで可能
• クランクシャフトは40Cr鋼製
• 機械フレームはQ235-A鋼製、上下プラテンはQT60ダクタイル鋳鉄製、レジンコーティングサンド、ミーハナイトダイカスト鉄技術採用
• カッティングチェイス反転装置
• オペレーターと機器の最高の安全性を確保するためのトルクリミッター付き過負荷保護装置
• 長時間のテストを経てペアで納品されたメイングリッパー、椿本（日本）製チェーン
• グリッパーバー位置決め制御用の高圧インデックス駆動システム
• カッティングチェイスの空圧ロックアップおよびリリース
• クイックジョブチェンオーバー用センタリングシステム
* ストリッピングユニット
• 上、中、下のストリッピングフレームを備えた3アクション移動構造により、ダイ交換を容易にします
• ストリッピングピンまたはオス/メスダイを異なるストリッピングジョブに使用可能
• 型抜きセクションのセンタリング登録システムと連携し、同じシステムをストリッピングシステムにも適用して段取り替え時間を最小限に抑えます。正確な位置決めにより生産効率を向上させることができます
• 上部ストリッピングフレームの上下移動はモーターで制御され、調整が容易になります
♠ 排紙ユニット
• 排紙パイルの過剰な上昇と下降を防ぐ安全光電装置
• 調整可能なデプレッサーブラシがグリッパーからの紙の取り外しとパイル積みを助けます
• 最大1020mmの高パイル設計
• 非停止排紙用の自動補助ベルトテーブルあり
• 給紙機の移動と速度制御は排紙ユニットで調整可能
A: A: //利点 A: Q1: 主な製品は何ですか？ A:
1) 主ユニットの伝送は、輸入A/C周波数コンバーター制御を採用し、機械の起動と停止は輸入エアクラッチによって制御されます。
2) 機械全体の動作はPLCによって制御されます。機械の稼働状況、トラブル表示、およびそれに対応するシューティング方法を監視するためのインターフェースタッチスクリーン。これはよりオペレーターフレンドリーです。//
A: A: //// A: Q1: 主な製品は何ですか？ A:
// //
A: A: //// A: Q1: 主な製品は何ですか？ A:
//
A: A: //// A: Q1: 主な製品は何ですか？ A:
A: A: //// A: Q1: 主な製品は何ですか？ A:
当社の主な製品は、プリプレス4アップおよび8アップオンライン/オフラインサーマルCTP、CTCP、VLF CTP、フレキソCTP、プロセッサー、オフセットプレート、オフセットインク、オフセット印刷ブランケット、ポストプレス梱包機器などです。
機器と消耗品をすべて一箇所で購入でき、当社からのアフターサービスについて心配する必要はありません。 Q2: 工場はどこにありますか？
A:

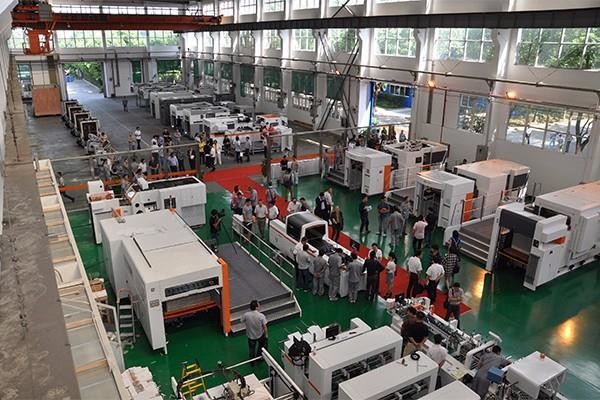

当社のCTPプロセッサー機械工場は上海にあります。工場へのご訪問を心よりお待ちしております！
