12000のC/H 8の場所は中とじの製本機械を
Stitchhero SH300の中とじシステムは機械伝達紡錘を取り替えるのに電子紡錘を使用してshaftless伝送制御を、使用する中国の第1ユーザーの最も緊急な結合の必要性を今日満たすことができ従来の活版の結合に提供する速く、有効な生産の選択をである。

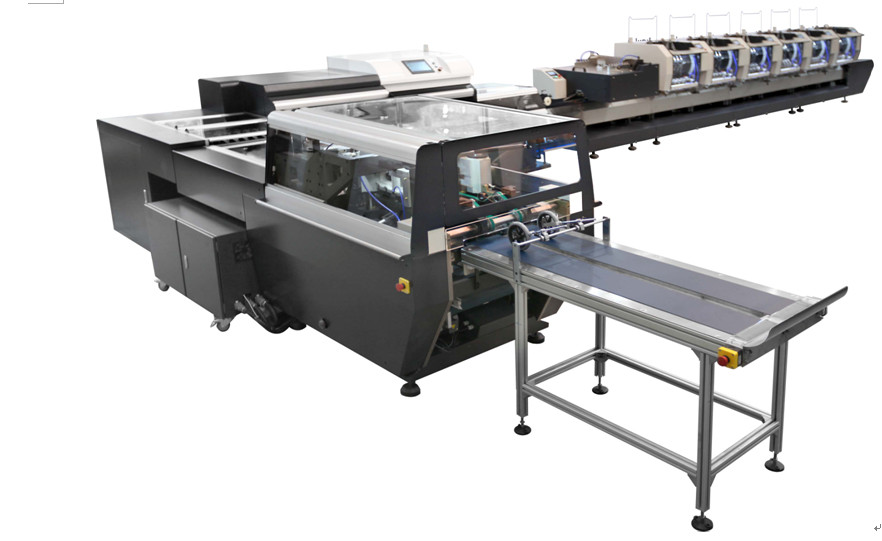

Stitchhero SH300の中とじラインは次の単一機械で構成される:DY480ステッチの単位、ZYDY480折りたたみのステッチの単位、DQ12中とじの単位、QSD12 three-sided本トリミングの単位、SZQ480線形コンベヤーおよびSH300電気制御箱。
その働くプロセスは（ユーザーのニーズに従って10にページ番号に従って蔵書の鎖に増加することができる）の6台の独立機械が集まる機械自動的に署名に一致させる、カバーによって折りたたみによっておよびページ置く機械こと一致する。
| 指定 | |||
| モデル | Stitchhero SH300 | ||
| Max.untrimmedシートのサイズ | 単一のページ:480 x 320のmm;二重ページ:480 x 320のmm | ||
| Min.bindingのサイズ | 単一のページ:158 x 110のmm;二重ページ:206x110mm | ||
| Max.trimmedシートのサイズ | 単一のページ:475 x 300のmm;二重ページ:2x234x300mm | ||
| Min.trimmedシートのサイズ | 単一のページ:148 x 105のmm;二重ページ:2x95x105mm | ||
| 最高。本の厚さ | 10のmm | ||
| 2ねじのMin.centerの間隔 | 45mm | ||
| ワイヤーは使用した | 25# | ||
| 最高。機械速度 | 10000c/h | ||
| 電源 | 主要なモーター:15のKWの真空ポンプ4KWx2;3phase 380V、50hz | ||
| エア・サプライ | 0.8Mpaの1.2mの³ /min、11Kw | ||
| 重量 | 7トン | ||
| 機械次元 | 10160 x 4750 x 1650のmm | ||
働くプロセスはように続くある:
1.Stack集まる位置の折られた署名。
2.Airポンプは空気を供給する。
3.Gathering単位はページ順序に従って鎖を自動的に運ぶ本の署名を移す。
ステッチの単位に鎖移動を署名運ぶ4.Book。同時に、署名はフォトセルの点検、deflective点検および厚さ測定の点検によってページ毎に別に点検される。
5.Transfer単位の調整への不用なコンベヤーそしてステッチされた本への署名漏るか、または署名余剰の束になっていない本。
6.Stitched本はトリミングの単位の3つの端で整い、ガイドの2つのステップによって登録されている。
7.Trimmed本は量を分ける本の設定値に従って渡される。
