4色オフセット印刷機CC-LINK技術バスモジュール搭載
取扱説明書

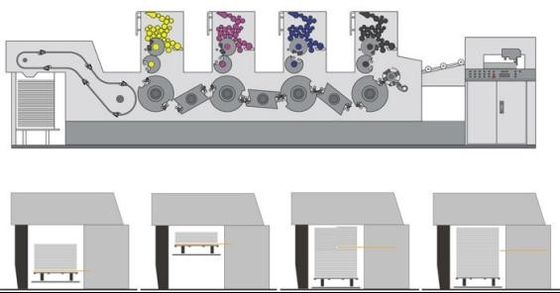

4色オフセット印刷機は、三菱のCC-LINK技術バスモジュールを搭載しています。ダブル径の版胴と転写ドラムにより、印刷ユニット間のシートの引き渡し回数を減らすことができます。版胴は、円周方向、横方向、斜め方向に調整可能です。
仕様
A2オフセット印刷機
モデルECOO JY 644; ECOO JY 744
最大用紙サイズ(mm)660×480mm; 740×540mm
最小用紙サイズ(mm)273×393mm; 273×393mm
紙厚0.06-0.6mm; 0.06-0.6mm
最大印刷可能面積650×468mm; 730×528mm
版サイズ675×560mm; 755×677mm
ブランケットサイズ 740×680×1.9mm; 740×760×1.9mm
最大給紙パイル高さ940mm; 940mm
最大排紙パイル高さ780mm; 780mm
モーター出力23kw; 23kw
機械サイズ 7380×2470×1950mm; 7380×2550×1950mm
重量18700kg; 19700kg
| A2オフセット印刷機 | ||
| モデル | ECOO JY 644 | ECOO JY 744 |
| 最大用紙サイズ(mm) | 660×480mm | 740×540mm |
| 最小用紙サイズ(mm) | 273×393mm | 273×393mm |
| 紙厚 | 0.06-0.6mm | 0.06-0.6mm |
| 最大印刷可能面積 | 650×468mm | 730×528mm |
| 版サイズ | 675×560mm | 755×677mm |
| ブランケットサイズ | 740×680×1.9mm | 740×760×1.9mm |
| 最大給紙パイル高さ | 940mm | 940mm |
| 最大排紙パイル高さ | 780mm | 780mm |
| モーター出力 | 23kw | 23kw |
| 機械サイズ | 7380×2470×1950mm | 7380×2550×1950mm |
| 重量 | 18700kg | 19700kg |
構成
ダブル径の版胴と紙送りドラム
セミオートプレートローディング（4枚のプレートのアンロードとロードを2分40秒で完了）
コンピューター自動圧力調整（用紙圧力プリセット）
コンピューターインク制御
CIP3インターフェース
ラジアル軸斜め電動プレート描画
パラレルダブルシリンダー空圧クラッチ圧力
真空吸引紙コンベア超音波二枚検出
インクアウトレットローラーモーターダイレクトドライブ
電子パウダースプレー
産業用バス（CC-LINK）電気システム
高精度光電パンチングマシン
版胴と版胴の表面にステンレス鋼の溶射処理
操作手順とインターフェースの英語バージョン
輸出向けパッケージング
詳細
|
給紙部：
- 共役カム。送り機構リニアガイドレールで制御され、機械速度をより速く、より安定させます。
- 特許取得済みのロータリーバルブは、紙粉を自動的に清掃し、故障を減らします。
|
印刷ユニット：
- フレームとベースは一体鋳造です。
- ギアの高周波焼き入れにより伝達精度を保証します。
- ヘリカルギア、高いオーバーラップ係数、低ノイズ。
|
|
シリンダー：
- 版胴と版胴の表面にはステンレス鋼が溶射されており、プレス寿命をより長く延ばします。
- 動バランス設計により、印刷中の振動を低減できます。コンソール：
|
- プレスメモリまたはジョブメモリカード（ディスク）に現在のジョブを保存できます。現在のジョブに対して行われた変更と設定はプレスに転送されます。印刷モード中に、次のジョブのプリセット値をプレスメモリに入力するか、ディスクに保存できます。
- CIP3/CIP4空圧クランプバー、工具なしでのプレート交換：- クランプバーの張力は、輸入されたホースと皿ばねで制御されているため、操作がより柔軟になります。- シリンダーのコーナーは高
精度エンコーダーで制御されています。プレートはプログラムによって自動的に取り付けおよび取り外しされます。これにより、印刷ビジネスのニーズに合わせて、ロングバージョンとショートバージョンのエディションに対応できます。
|
|
- クランプバーのテールは分離されており、紙の搬送をよりスムーズにすることができます。インク量制御コンソール：
- 各ユニットの各インクキーは、コンソールで設定できます。- インク量はデジタルで表示でき、保存できます。
正確なグリッパー：- チェック柄の高強度鋼パッドが焼き入れされた後、その寿命は長くなり、交換はより便利になります。
- 耐摩耗性ソフトパッドは、紙の引き渡しと紙の伝達の精度を安定させます。
|
- 高精度ニードルローラー
ベアリングとオープニングベアリングは、グリッパーシステムの安定性を向上させます。
自動調整装置紙厚：- ギア駆動を装備しています。
|
|
シリンダー間の距離は、ポテンショメーターによって
画面に自動的にフィードバックできます。- 永久磁石発電機駆動は、大きなねじれと強いセルフロックにより、印刷圧力の安定性を確保できます。- 画面に直接紙厚を入力する方が簡単で便利です。真空吸引給紙
テーブル：- 大容量の輸入エアポンプ。- あらゆる種類の紙やサイズに自動的に対応できるため、用紙フォーマットの変更がより迅速かつ容易になります。
- 超音波二枚検出器は、シリンダーをより良く保護できます。製造と梱包製造から納品まで、すべての詳細を慎重に行い、優れた製品品質と顧客サービスを保証します。証明書
|
