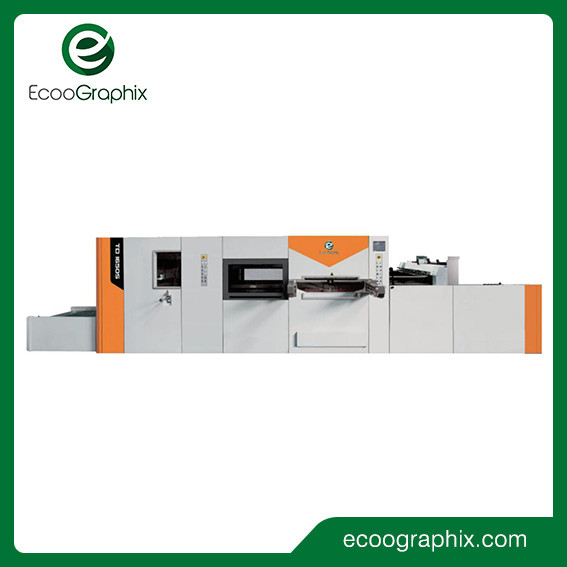

自動型抜き機ストリップ付き -TD1650S

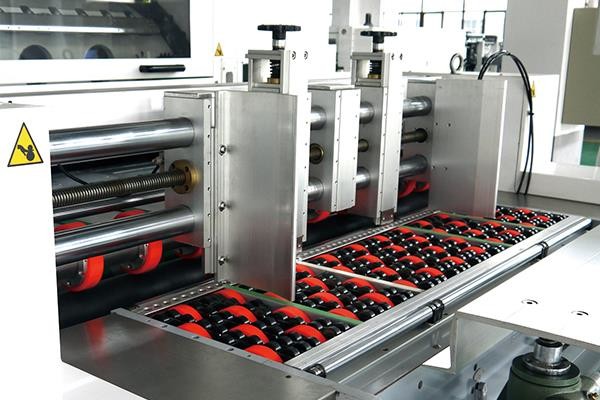

フリクションフィーダー
フリクションフィーダ採用で強度と高精度を実現。高圧吸引ユニットを搭載しています。
供給ベルトはサーボまたは機械システムによって制御され、さまざまな材料に依存します。どちらがより安定しています。

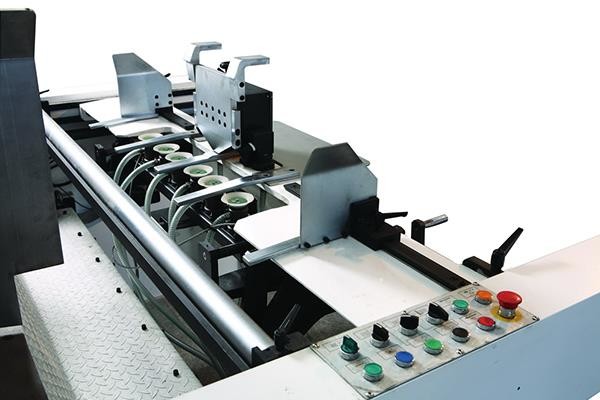

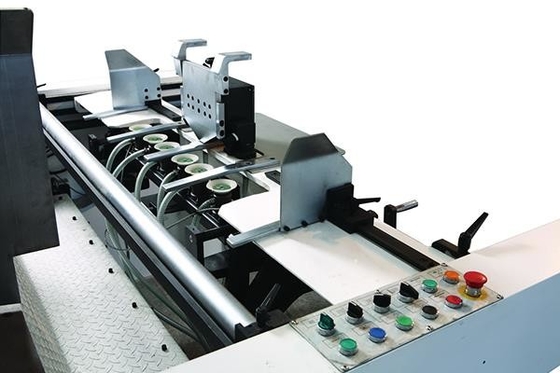

サクションフィーダーによる底面供給
日本設計底面ノンストップフィーダー6吸盤搭載。給紙時に用紙に付く傷を防ぐことができます。
確実な給紙、フロントレイ、ダブルシートセンサーを搭載。
ストリップセクション
上下のストリッピングフレームによるダブルアクション移動構造により金型交換が容易で、電動上部フレーム吊り下げホイストシステムにより設置が簡単です。雄型と雌型を用意し、さまざまな剥離に対応します。
ダイカットセクション
圧力はタッチスクリーンで設定できます。
機械監視ディスプレイと3Dタッチスクリーンは、故障診断のために機械の動作状態を表示します。
Chaseにはセンターラインシステムと空気圧ロックアップシステムが搭載されています。
仕様
| モデル | TD 1650S(先端送りフィーダ) | TD1650S(下部吸引フィーダー) |
| 最大。シートサイズ(mm) | 1650×1200 | 1650×1200 |
| 分。シートサイズ(mm) | 650×520 | 650×520 |
| 最大。型抜きサイズ(mm) | 1630x1180 | 1630x1180 |
| チェースの内側サイズ (mm) | 1660x1215 | 1660x1215 |
| 分。グリッパーマージン (mm) | 6 | 6 |
| 分。グリッパの無駄(mm) | 12mm(最初のナイフから紙端までの距離) | 12mm(最初のナイフから紙端までの距離) |
| 最大。型抜き圧力 | 400トン | 400トン |
| ダンボール(mm) | 2-9 | 2-9 |
| 最大機械速度 (s/h) | 5000 | 5000 |
| 型抜きプレートサイズ(mm) | 1680x1186 | 1680x1186 |
| 切断刃高さ(mm) | 23.8 | 23.8 |
| メインモーター出力 | 22Kw | 22Kw |
| 総電力 | 40Kw | 45Kw |
| 電圧 | 380/220V、3PH、50/60HZ | 380/220V、3PH、50/60HZ |
| 寸法（プラットフォームを含む） | (L)10255x(W)5469x(H)2500mm | (L)11130x(W)6000x(H)2564mm |
| 重さ | 38トン | 38トン |
製造と梱包
さらに詳しく
よくある質問
設置やアフターサービスの技術者サポートについてはどうですか?
当社のエンジニアが設置を手伝いに行き、現場で必要なトレーニングを提供します。（往復航空券、サービス料、現地宿泊費は購入者ご負担となります。）問題やご質問がございましたら、7x24 時間対応させていただきます。
