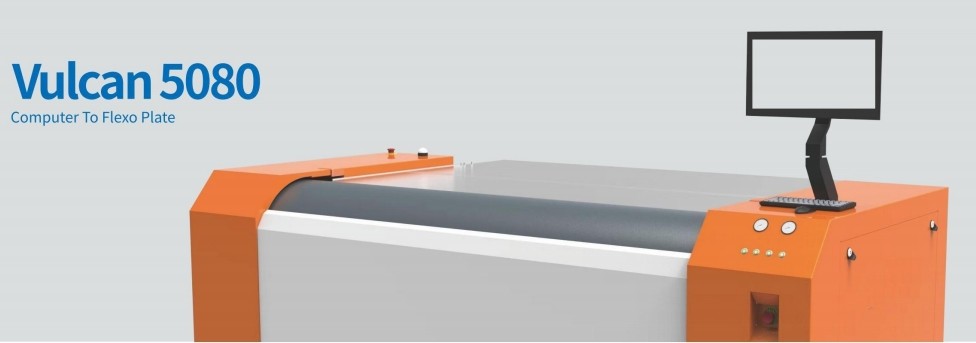

FL5080 デジタルコンピュータ CTP マシン 高エネルギー パワー 256 チャネル LV テクノロジー

モデル:FL5080

記述:デジタルコンピュータからフレックスプレート画像セット CTPマシン;フルサイズ50インチ*80インチフレックスプレート製造マシン

記述

FL5080は,高エネルギーファイバーレーザーと256チャネルLV技術の独立した制御に基づいて設計されています. エネルギー出力の制限における新たな突破です.レーザー距離検知と音声コイルモーター動的オートフォーカス装置フレックスプレート材料の偏差を考慮せずに,メディア基板表面に正確な焦点を確保できます.この技術ノウハウはユニークです.

特徴と技術

5080dpiitで 50インチ×80インチプレートの完全な画像サイズを出力するのに 30分しかかかりません緊急のニーズに対応する生産性を10%向上させることができる顧客は緊急の作業の締め切りを 守ることができます

256チャネル 独立した調節技術により レーザーは 256チャネルに分けられ 各チャネルを制御でき 生産性が大きく向上しますレーザースポット形状は,はるかにより良いドット品質と画像出力のパフォーマンスを提供することができる長方形タイプです.

H256レーザーヘッドは5080dpiの光学解像度を達成するために新しい高性能拡大光学システムを使用します.

5080dpiでは,斜線または円線を15umほど細く,垂直線および水平線では5umほど細くイメージすることができます.各画像ピクセルは非常に鋭く透明です.この方法により,色が30%より鮮明になります..

この新しい世代のライトバルブデバイスは,解像度を10160dpiまで高めることも可能である.この超高解像度では,レーザースポットサイズは2.5umx2.5umであり,5um線以下をイメージすることができます.

LVヘッドは2540dpi出力をサポートすることもできます.画像出力の要求が重要でない場合は,生産性を大きく150%まで増加させることができる二重線重複露出に調整することができます..

音声コイルモーター装置は動的自動焦点機能に使用される.これはフレックスプレートの不均一な表面への曝光中に正確な焦点を確保することができる.

ダブルラインとトリプルラインが重なり合う機能は,フレックスプレート曝光で優れた画像品質と効率を備えたLAMSアブラションを可能にします.

レーザーヘッドの温度を即座に監視し,事前校正することで,レーザー照射が安定し,信頼性が確保できます.

テクニカルデータ

丸い点と正方形の点

丸いドットスポットをイメージングに使用する場合,スポットの直径は画像ドットサイズと一致する必要があります.例えば5080dpiでは,画像ドットピクセルのサイズは5umx5umで,これは平方面積のようなものです.5u直径の丸い光点を使用すると照明スポットが画像のピクセル全域を照らすことができるようにするため,丸いドットスポット直径は,平方面積の斜面長に相当するより大きなサイズである必要がありますこれは,7.07um です. これは,下図のように,点の大きさの1.414倍です.

5um直径のスポットサイズは,全平方面積を露出することはできませんが,7um直径のスポットサイズは,互いに重なり合う部分に望ましくない露出を引き起こす.円弧状の縁を持つ不規則な画像を作成します.

光点の直径を7.07umの直径サイズではなく, 光点の直径を最適に選択します.質の欠陥がある.

直角点形では,開発仲間が5umx5umumサイズスポットを選択することができ,下図のように完全な平方面積を完全に露出します.
