記述

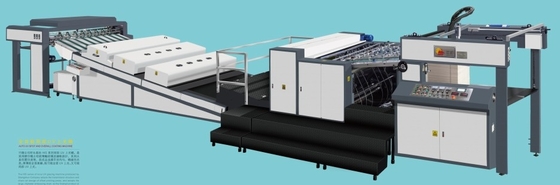

HISシリーズのスポットUVガラス機は オフセット印刷機の伝送構造とチェーンレールの設計を採用し,直径が大きい凸起ドラムを採用しています完成したオイルフィルムは平らで均一です厚くて薄い紙を考慮することができます. 総合的なUVガラスや全体的なUVガラスを作ることができます.
技術データと構成
| 高速UVスポットと総コーティングマシン | |||
| モデル | エコーHIS-1100 | エコオ HIS-1280 | エコーHIS-1450 |
| 最大シートサイズ | 1100×1100mm | 1100×1280mm | 1100×1450mm |
| MIN.シートのサイズ | 310×406mm | 350×460mm | 350×460mm |
| コーティングの最大サイズ | 1090×1090mm | 1090×1270mm | 1090×1440mm |
| シート厚さ | 80~600gm | 80~600gm | 128〜600gm |
| コーティングの記録精度 | ±0.2mm | ±0.2mm | ±0.2mm |
| 生産速度 | 6800枚/時間 | 6500枚/時間 | 6200枚/時間 |
| 体重 | 8500kg | 9000kg | 9500kg |
| サイズ | 12010×2779×1818mm | 12230×2960×1844ミリ | 12230×3100×1844ミリ |
| パワー | 50KW (E) 42KW (W) | 54KW (E) 44KW (W) | 57KW (E) 47KW (W) |
| コメント: 生産速度 板の重量,サイズ,品質によって異なります | |||
主な機能と特徴
1 給餌器
4つの吸い込みと6つの前進吸い込みとスロールのための空気吹き込みで拡張されたフィッダは,シートを簡単でスムーズに供給することができます.
2 前面の敷設計
シートが前置目計に達すると,左と右の引き込み目計を使用できます.プレッシャーをリリースし,バーニッシュ条件下で底のロールを維持する センサーによってすぐに餌を停止することができます.
3 漆器 の 供給
計量ロール逆転と医師刃設計制御による鉄鋼ロールとゴムロールは,製品の需要を満たし,簡単に操作するために,塗料の消費量と容量によって制御されます.(塗料の消費量と容量は,セラミックアニロックスロールのLPIによって決定されます)
4 移転ユニット
プレッシャーシリンダーからグリッパーにシートを移転した後,紙のために吹く空気量はシートを平らかに支え,逆向きに回すことができ,シートの表面が傷つけられることを防ぐことができます.
5 輸送装置
上部と下部のコンベアベルトは,スムーズな配送のために曲げられる薄いシートを形成することができます.
6 紙 の 配達
フォトエレクトリック検出センサーによって制御される自動気圧パッティングシートは,シートの堆積を自動的に落ちさせ,シートをきれいに集めます.電子制御は,検査のために安全かつ迅速にシートサンプルを取り出すことができます.
