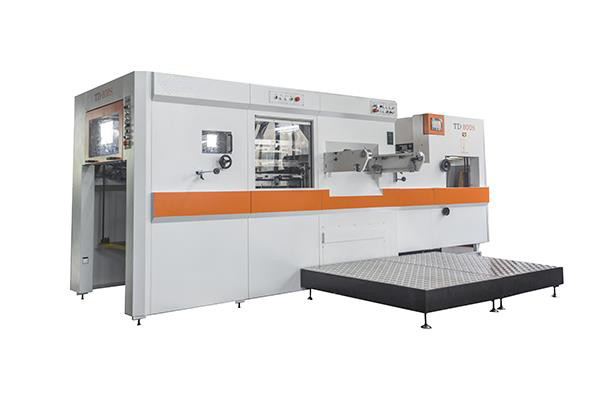

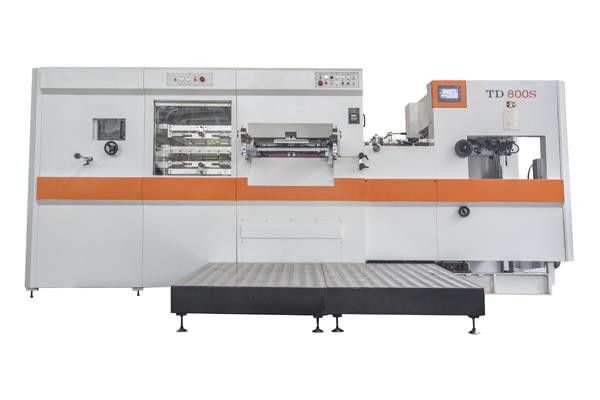

800オートマティック・ホイール・スタンピング切断機
製品説明
簡潔な紹介
エコー790自動型切削機とホットホイール印刷機給餌装置,切削装置,スタンプ装置,配送装置からなる.
ノンストップ給餌と配送,電気制御システムはマシンで利用できます.
仕様
モデル:ECOO-TDS800
シート厚さ:0.2-2mm カードボード E フルート 紙
最大 紙のサイズ (mm):800×580
最小シートサイズ (mm):310×310
最大切断寸法 (mm):790×570
スタンプの最大サイズ (mm):790×520
内側のチェスサイズ (mm):940×610
切断規則の高さ (mm):23.8
プレート間距離 (mm):51.5
最大圧力:200トン
取っ手の最小幅 (mm): 8
機械の最大速度 (シート/時間):7000
スタンプリング速度最大 (s/h):5000
スタンププレートの厚さ (mm):5 (オプション 4+1)
| モデル | ECOO-TDS800 |
| 最大シートサイズ (mm) | 800×580 |
| 最低シートサイズ (mm) | 310×310 |
| 最大切断寸法 (mm) | 790×570 |
| スタンプの最大サイズ (mm) | 790×520 |
| 内側のチェスのサイズ (mm) | 940×610 |
| 切断ルールの高さ (mm) | 23.8 |
| プレート間距離 (mm) | 51.5 |
| マックス 圧力 | 200トン |
| 握り柄の最小幅 (mm) | 8 |
| 機械の最大速度 (シート/時間) | 7000 |
| スタンプ速度最大 (s/h) | 5000 |
| スタンププレートの厚さ (mm) | 5 (オプション 4+1) |
| シート厚さ | 0.2-2mm カードボード E フルート 紙 |
| 給餌堆の高さ (mm) | 1300 |
| 配送台の高さ (mm) | 1000 |
| 電気暖房システム | 10 ゾーン |
| スタンプロール | 2 縦 2 横 |
| 薄膜の最小幅 (mm) | 40 |
| フィルム・ロール・コア (mm) | 25(1") 76(3") |
| 鉱山エンジン (kw) | 7.5 |
| 総電源 (kw) | 40 |
| 空気供給 | 0.8-1.0 MPa≥0.6cbm/min |
| 総寸法 (mm) | 4900×2000×2000 |
| 機械の重量 (トン) | 15 |
給餌ユニット
• 生産中に手動で横向きに調整できるハンドル付きのスタイ・トレイ
• 最速1分間に120枚のシートを持つ流式給餌システム
紙を上げるために2つの吸い込みカップ,紙を移動するために2つの吸い込みカップ
• 吸い込み 頭 の 高さ と 角度 は 簡単に 調整 できる
• 電子 安全 装置 は,フィッダー スタイルの 上昇 を 防止 する
• 積み台の横軸位置にマイクロ調整が可能
• 精密な二重シート検出器
• 全面 の 側 ガイド を 取り除き,置き換える 必要 が なく,ボルト を 回す だけ で 引く と 押し たり する 側 ガイド の 簡単 な 交換
• 2つの小調節装置を備えた前向きのガイドと,サイドガイドはホイールハンドルで調節できます
• 紙の詰め込みの場合,食卓に自動停止システム付きの光電気探知器
• 容易な準備のために,給餌ユニットとメインマシンを分離した駆動制御
• PLC と 電子 カム
切断装置
• シメンス メインモーター シュナイダー インバーター制御
• モーターで駆動されタッチスクリーンで制御されるワームギアによる切断力の微調整
• 圧力の精度は0.01mmまで
• 40Cr 鋼製のカーンシャフト
• Q235-A 製の機械フレーム,メハナイト・ダイ・鋳鉄技術による樹脂覆い砂付きQT60柔性鉄の上下板
• 切断チェスターンオーバー装置
• 操作者の安全性を最大限に保つため,トルク制限装置付きの過負荷保護装置
そして設備
• 軽量で耐久性のあるアルミ製のグリッパーとグリッパーバーの7セット
極硬層とアノイド化仕上げの合金 精度と一貫性を確保
紙の登録
• 長時間テストを経て,両組で配送され,主グリッパー,サバキのチェーン
日本
• ハイプレッシャー・インデックス駆動システム
• 切断チェスの気圧式ロックと解き放つ
• 職の迅速な変更のためのセンターラインシステム
スタンピングユニット
• 2つの縦軸と2つの横軸のホットスタンプリング軸は,顧客の製品に対するホットスタンプリングニーズに完全に満たされています.
• 10 つの領域の均一な加熱により,製品がより均一な熱スタンプ効果を示します.
• PLC制御サーボシステム
配達部
• 送料紙の堆積物が過剰に上り下りするのを防止する安全光電装置
• 調整 できる 圧縮 ブラシ は,紙 を 握り 器 から 放出し,紙 を 積み上げ て くれる
• 高層パイル設計 最大1020mm
• 自動 補助 ベルト テーブル が 提供 さ れ て い ます.
• 配送装置でフィッダの動きと速度制御を調整できます
電気部品,操作者インターフェース,安全感知器
• 日本製の高速工業用オムロン PLC システム
• トッチスクリーン付きのオムロンオペレーターインターフェース
• オムロン 電子 カム スイッチとエンコーダー
電子検出器,PLCで制御されるマイクロスイッチと光電池
自動潤滑システム
• 自動オイルポンプと配送システムは,事前に設定されたタイマーで,機械全体に
• 各チェーンに個別に制御可能なバルブを備えたグリッパーチェーンの潤滑油配分
安全装置と部品の品質承認
• すべての電子部品と電気部品はCE認証を受けています
• 保護具と装置の過負荷保護具
• グリッパー の 鎖 クラッチ で,グリッパー の 棒 を 保護 する
• 機体全体に緊急停止ボタンを設置し,迅速かつ簡単にアクセスできます
包装 と 輸送
よくある質問
Q: 設置と販売後の技術者サポートはどうですか?
A: その通りエンジニアは設置を手伝って 必要な訓練をしてくれます 買い手は往復航空券と サービス料と 宿泊費を負担します問題や質問24時間ご利用いただけます
世界中で CTP 装置を大量に設置しています there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
これらのエンドユーザープリンタは CTP システムを完全に満足して運営しています 優れた品質,シームレスなリモートサービス,徹底した訓練とメンテナンスにより直接EcooGraphix中国から購入することを検討しているプリンターである場合設置,訓練,販売後サービスに 苦労はありません.
