5色B1サイズブック オフセット印刷機
指示:

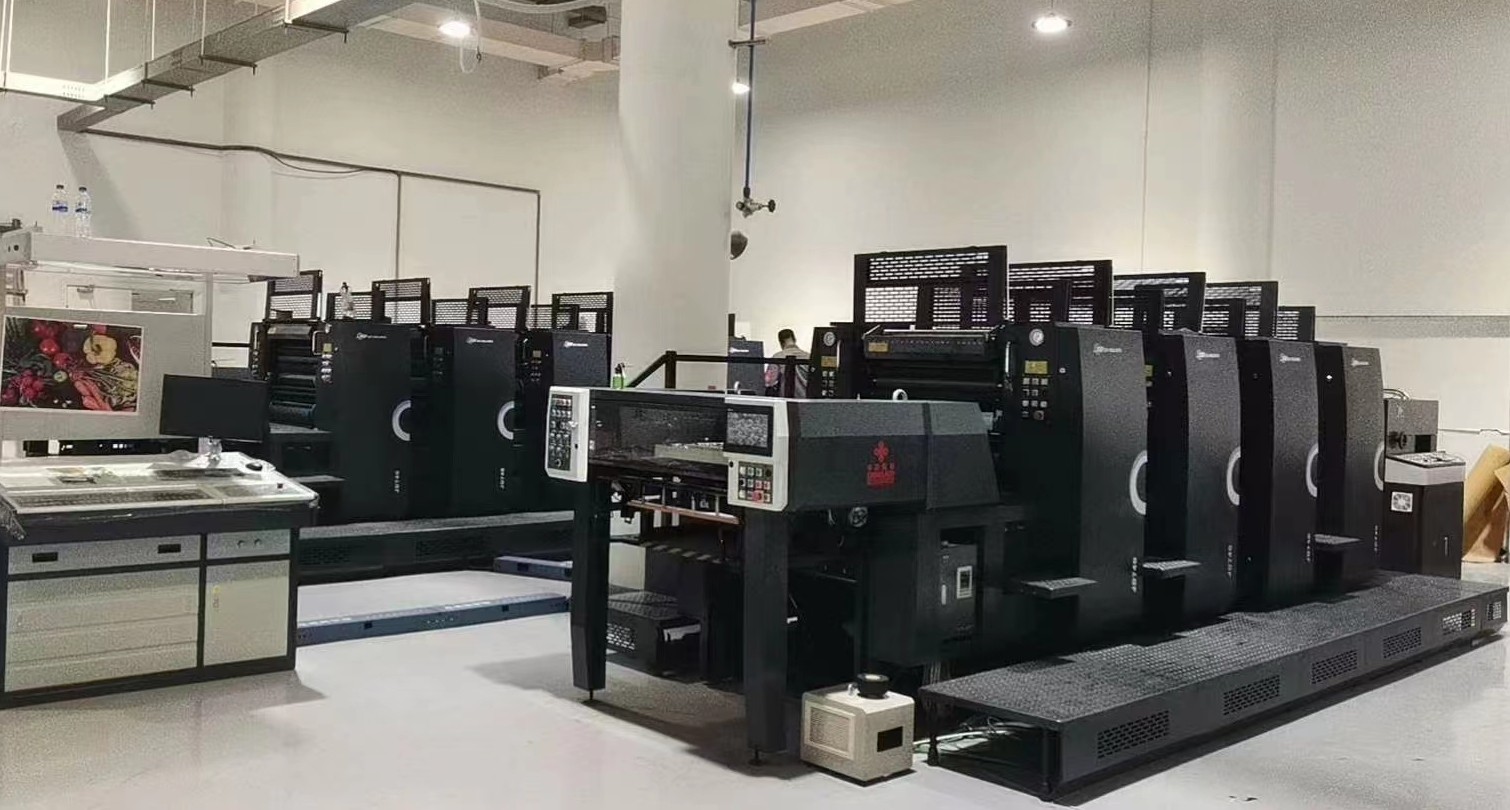

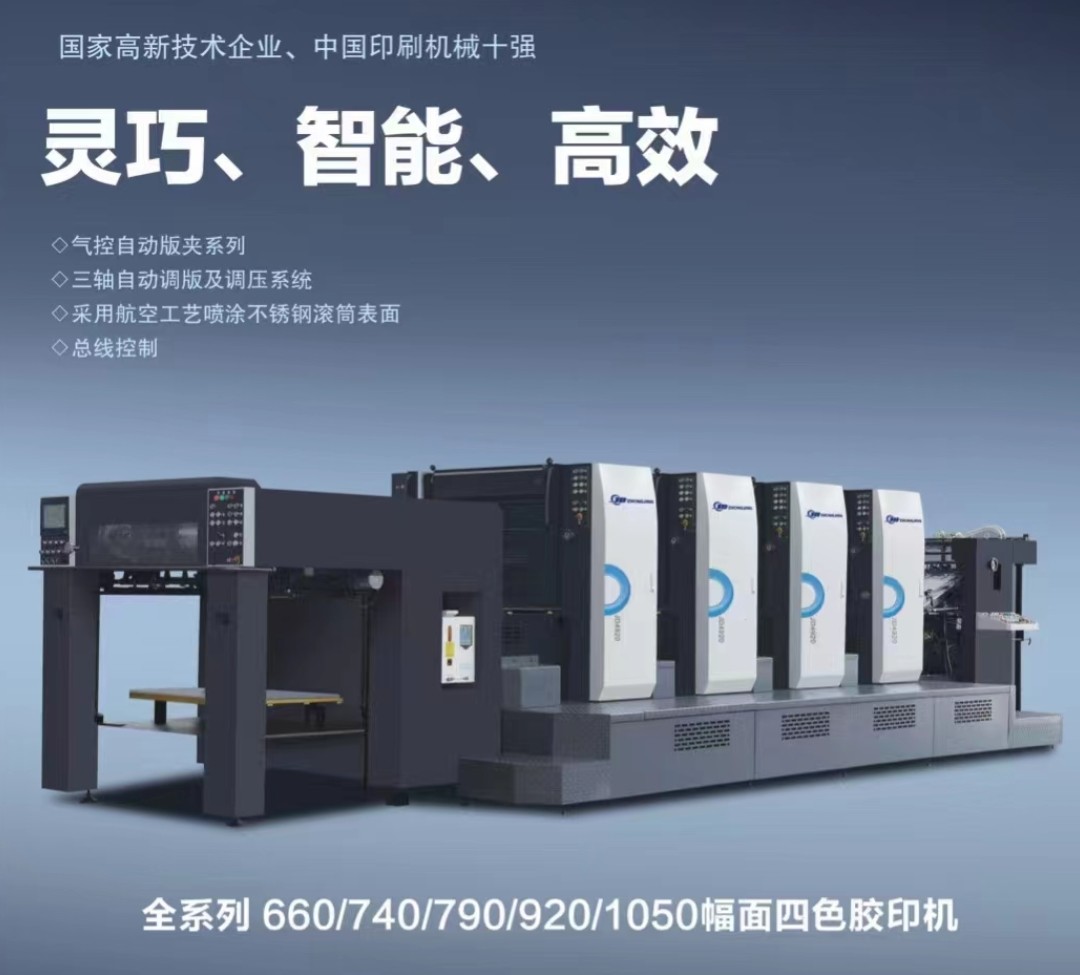

JD1050は,中国製の全新オフセット印刷機です.JD Pressは,世界中の何百もの装置で,オフセット印刷機を生産する60年以上の経験があります.信頼性の高い品質と競争力のある価格により,顧客に知られる.
特徴:
A. 標準的な紙給餌装置:
1. 真空変速紙の供給と真空紙の供給調整の使用は,安定した紙の供給と正確な手渡しを達成することができます.
2. 紙フィードーは,最大紙のフォーマット790X625mmの要件に適応し,最小紙のフォーマット393X273mm,最大速度15,000シート/時間;厚さ 0 の紙の安定した輸送を達成できます.04mm-0.7mm;調整は迅速で便利で,紙の供給はより安定した精度です.
B. 水とインクの配送メカニズム:
1. 5つのローラー構造 アルコールダムニングシステム,水のローラーは,効果的に幽霊の生成を削減し,インクとインクバランスを迅速に達成するために,運転するように強制されています.両側または局所的に水量の調整の問題を解決するために,分割吹く装置を追加ローラーが水から出るときは分離され,水ガムローラーを効果的に保護します.
2リモコン制御のインク・ファウンテンで パーティションのインク量を正確に設定できます直接駆動され,自動的にホストマシンの速度を追跡.
C. 前側計,紙配送主駆動装置,その他の装置:
1紙の流暢かつ正確な配送を保証するために,下向きのスウィングフロントガイドと下向きのスウィング紙配送装置を採用します.
2紙の配送メカニズムはシンプルな構造で,調整が簡単です.
3. 下のスイングの前導体は,全体的な偏差調整,前後調整を -0.5から +0.5mmまで,紙圧縮舌は,0.04mm-0に調整することができます.7mm紙.
4紙の正確な位置を保証し,紙の表面を損傷から保護することができます.
5主なトランスミッション装置:トランスミッションは,ステップレス周波数変換速度調節を持つACモーターによって駆動されます.高精度な第一段階減量螺旋ギアセットは,最初の印刷ユニットからすべての電力を入力.
6. 半自動プレート交換装置: この装置は印刷プレートを迅速に変更することができ,印刷プレートはガードにあるプレート転送ボックスを通してプレート交換プログラムに入ります.エアバッグとシリンダーアクションの組み合わせは,国内印刷特性に適しています.また,特殊な配置要件に適応するための手動プレート調整機能も搭載しています.
D.印刷装置:
1. 二重直径の印刷ロールと"7時"のロール配置を使用します.ローラーとギアは,機械のオーバープリント精度要件を満たすために,角型に固定されています.
2紙の移動装置は,ボリュームボディのない"単体型"紙の転送装置と,接触しない,スムージしない高度な空気枕紙ガイドシステムを採用しています.厚い薄い紙に迅速に対応することができます調整の必要性を軽減します.
3. 印刷プレートの横切りの登録は,紙転送ロールの偏心率を自動的に調整することによって達成できます.横切りの調整範囲: -0.2+0.2mm.
4. 壁パネルと底の支柱の設置方法が採用されています. ロールは解体中にフレームから引き出されます.フレームの設置と位置付けの精度を保証する.
5パネウマティッククラッチ圧力メカニズム:ダブルシリンダー方法と電気圧力調節メカニズムを採用.紙厚さ調整範囲:0.04-0.70mm.
6. プレートロールプレート引くメカニズム: それは電気プレート引くを採用します. 周辺位置調整は,機械のトランスミッション側にあります.軸位置調整は機械の制御側にある.
7・インクロールとゴム印印ロール (オプション) の自動清掃装置を追加し,作業効率と労働コストを改善します.
E. 紙の収集メカニズム
1インテグレート鋳造ガイドレール,紙デレーヤーと空気吸入は,異なるフォーマットに合わせて調整できます.
2普通の印刷とUV印刷のための"影のない"紙配送列に適しています.紙を収集するために7つのギアがあります.
3高速配送に適応するために,配送扇の空気出力を増やしたり,紙吹き棒を増やしたりします.
F. 電動制御システム:
オフセット印刷機の電化制御レベルを向上させるためにタッチボタンとフィールドバス方法を使用します.電気制御システムはインク配送装置を直接制御できます.水供給装置機械全体の作業状態を監視し,エラーを表示することができます.操作者の操作制御と機械の故障のトラブルシューティングを大幅に容易にする.
| モデル | エコーJD1050 |
| 最大シートサイズ (mm) | 1050×740mm |
| 紙のサイズ (ミリ) | 273×393mm |
| 紙の厚さ | 0.06-0.6mm |
| 画像面積最大 | 720×1020mm |
| プレートサイズ | 788×1050mm |
| 毛布のサイズ | 910×1060×1.9mm |
| 給水器の最大高さ | 940mm |
| 送料のピールの最高高さ | 780mm |
| モーターパワー | 13.2kw |
| 機械のサイズ | 7380×2550×1950mm |
| 体重 | 19700kg |
主な構成:
| 記述 | ブランド | 量 | 原産地 |
| 印刷ロール | 3セット | 中国 | |
| アニロックスロール | アウクリーン/レーザー | 1セット | 中国 |
| ストレージ制御機をリロープする | 三?? 市 | 1セット | 日本 |
| 逆向きの緊張調節器 | ZXTEC | 1セット | 中国 |
| メインモーター | オーブン | 1セット | 中国 |
| トランスデューサー | 三?? 市 | 2セット | 日本 |
| 磁力動力ブレーキ/クルース | ニンキシア | 3セット | 中国 |
| 電磁弁 | 空襲 | 2セット | 台湾 |
| インバーター | シュナイダー | 1セット | フランス |
| ACコンタクター | シュナイダー | 2pcs | フランス |
| タイム・リレー | C-LIN | 1pc | 中国 |
| 固体リレー | オムロン | 6個 | 日本 |
| マイクロリレー | ウェイドミラー | 2pcs | ドイツ |
| 温度コントローラ | ユヤオ | 6個 | 中国 |
| エアスイッチ | シメンス | 8個 | ドイツ |
| 低圧配線 | シュナイダー | すべて | フランス |
| すべてのベアリング | NSK/中国 | 日本/中国 |
この機械のPLCは日本製のパナソニックで,寿命が長いです. ご存知のように,このプログラムが人の心臓のようなもので,とても重要です.この部品は有名なブランドのパナソニックを使用します.,終身保証も提供できる
プログラムが会社によって作られ 使いやすくて 変更も簡単です
自動オイル供給システム,あなたは手でマシンをオイルする必要はありません,あなたはちょうどタッチスクリーンでそれを設定します,例えば,あなたはマシンが走るときに設定することができます 2000走,その後,それは自動的にギアとスペアパーツにオイルになります.
3) モーターはこれ,そして私たちはすべてのライフ変更サービスを提供します.
問題があるなら 修理して交換できます
4) フィッダーガイドはハマダマシンから作られ,はるかに重くて強く,機械が動作する時でさえ,移動が容易ではありません.
