800オートマティック・フォイル・スタンピング・アンド・ダイ・カット・マシン
製品説明
簡潔な紹介

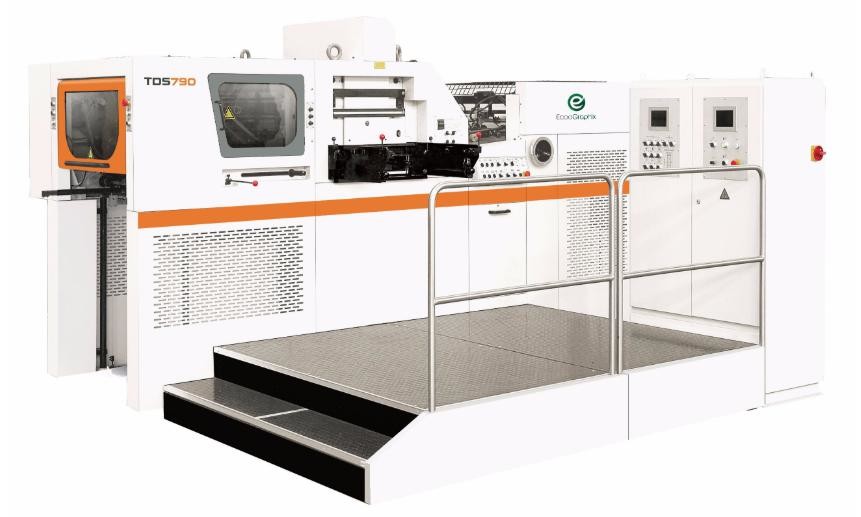

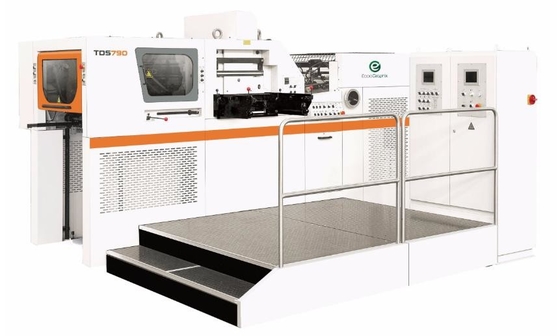

エコー790自動型切削機とホットホイールプリンタは,フィッダー,切削機,スタンプリングメカニズム,出力部分で構成されています.高度な電気制御装置と並んで.
仕様
モデル:ECOO-TDS800
シート厚さ:0.2-2mm カードボード E フルート 紙
最大 紙のサイズ (mm):800×580
最小シートサイズ (mm):310×310
最大切断寸法 (mm):790×570
スタンプの最大サイズ (mm):790×520
内側のチェスサイズ (mm):940×610
切断規則の高さ (mm):23.8
プレート間距離 (mm):51.5
最大圧力:200トン
取っ手の最小幅 (mm):8
機械の最大速度 (シート/時間):7000
スタンプリング速度最大 (s/h):5000
スタンププレートの厚さ (mm):5 (オプション 4+1)
| モデル | ECOO-TDS800 |
| 最大シートサイズ (mm) | 800×580 |
| 最低シートサイズ (mm) | 310×310 |
| 最大切断寸法 (mm) | 790×570 |
| スタンプの最大サイズ (mm) | 790×520 |
| 内側のチェスのサイズ (mm) | 940×610 |
| 切断ルールの高さ (mm) | 23.8 |
| プレート間距離 (mm) | 51.5 |
| マックス 圧力 | 200トン |
| 握り柄の最小幅 (mm) | 8 |
| 機械の最大速度 (シート/時間) | 7000 |
| スタンプ速度最大 (s/h) | 5000 |
| スタンププレートの厚さ (mm) | 5 (オプション 4+1) |
| シート厚さ | 0.2-2mm カードボード E フルート 紙 |
| 給餌堆の高さ (mm) | 1300 |
| 配送台の高さ (mm) | 1000 |
| 電気暖房システム | 10 ゾーン |
| スタンプロール | 2 縦 2 横 |
| 薄膜の最小幅 (mm) | 40 |
| フィルム・ロール・コア (mm) | 25(1") 76(3") |
| 鉱山エンジン (kw) | 7.5 |
| 総電源 (kw) | 40 |
| 空気供給 | 0.8-1.0 MPa, ≥0.6cbm/min |
| 総寸法 (mm) | 4900×2000×2000 |
| 機械の重量 (トン) | 15 |
給餌ユニット
• 生産中に手動で横向きに調整できるハンドル付きのスタイ・トレイ
• 最速1分間に120枚のシートで流通式給餌システム
紙を上げるために2つの吸い込みカップ,紙を移動するために2つの吸い込みカップ
• 吸い込み 頭 の 高さ と 角度 は 簡単に 調整 できる
• 電子 安全 装置 は,フィッダー スタイルの 上昇 を 防止 する
• 積み台の横軸位置にマイクロ調整が可能
• 精密な二重シート検出器
• 全面 の 側 ガイド を 取り除き 交換 する 必要 が なく,ボルト を 回す だけ で 引く と 押す の 側 ガイド を 簡単に 交換 する
• 2つの前方向ガイドがマイクロ調整され,横方向ガイドはホイールハンドルで調整できます
• 紙の詰め込みの場合,食卓に自動停止システム付きの光電気探知器
• 容易な製造準備のために,給餌装置とメインマシンを分離した駆動制御
• PLC と 電子 カム
切断装置
• シメンス メインモーター シュナイダー インバーター制御
• モーターで駆動されタッチスクリーンで制御されるワームギアによる切断力の微調整
• 圧力の精度は0.01mmまで
• 40Cr 鋼製のカーンシャフト
• Q235-A鋼製の機械フレーム,メハナイト・ダイ・鋳鉄技術による樹脂覆い砂付きQT60柔性鉄製の上下板
• 切断チェスターンオーバー装置
• 操作者の最大限の安全のために,トルク制限装置付きの過負荷保護装置
そして設備
• 軽量で耐久性のあるアルミ製のグリッパーとグリッパーバーの7セット
超硬いコーティングとアノイド化仕上げの合金 精度と一貫性を保証します
紙の登録
• 長距離試験を経て,ペアで配送された後,主グリッパー,サバキのチェーン
日本
•グリッパーバーの位置制御のための高圧指数駆動システム
• 切断チェスの気圧式ロックと解き放つ
• 職の迅速な変更のためのセンターラインシステム
スタンピングユニット
• 2つの縦軸と2つの横軸のホットスタンプリング軸は,顧客の製品に対するホットスタンプリングニーズを完全に満たしています.
• 10 つの領域の均一な加熱により,製品がより均一な熱スタンプ効果を示します.
• PLC制御サーボシステム
配達部
• 送料紙の堆積物が過剰に上り下りするのを防止する安全光電装置
• 調整可能な圧縮ブラシは,グリッパーから紙を卸し,紙を積み上げるのに役立ちます
• 高層パイル設計 最大1020mm
• 自動 補助 ベルト テーブル が 提供 さ れ て い ます.
• 配送装置でフィッダの動きと速度制御を調整できます
電気部品,操作者インターフェイス,e,安全検出器
• 日本製の高速工業用オムロン PLCシステム
• オムロン 操作者 インターフェイス 触覚画面
• オムロン 電子 カム スイッチとエンコーダー
• 電子検出器,マイクロスイッチと光電池,PLCで制御される
自動潤滑システム
• オートマティック オイルポンプ と 配給 システム プリセット タイム 付き
• 各チェーンに個別に制御可能なバルブを持つグリッパーチェーンに対する潤滑油の配分
安全装置と部品の品質承認
• すべての電子部品と電気部品はCE認証を受けています
• 保護具と装置の過負荷保護具
• グリッパー の 鎖 クラッチ で,グリッパー の 棒 を 保護 する
• 機体全体に 緊急停止 ボタン が 設置 さ れ て 迅速 で 簡単 に アクセス できる
包装 と 輸送
よくある質問
Q: 設置と販売後の技術者サポートはどうですか?

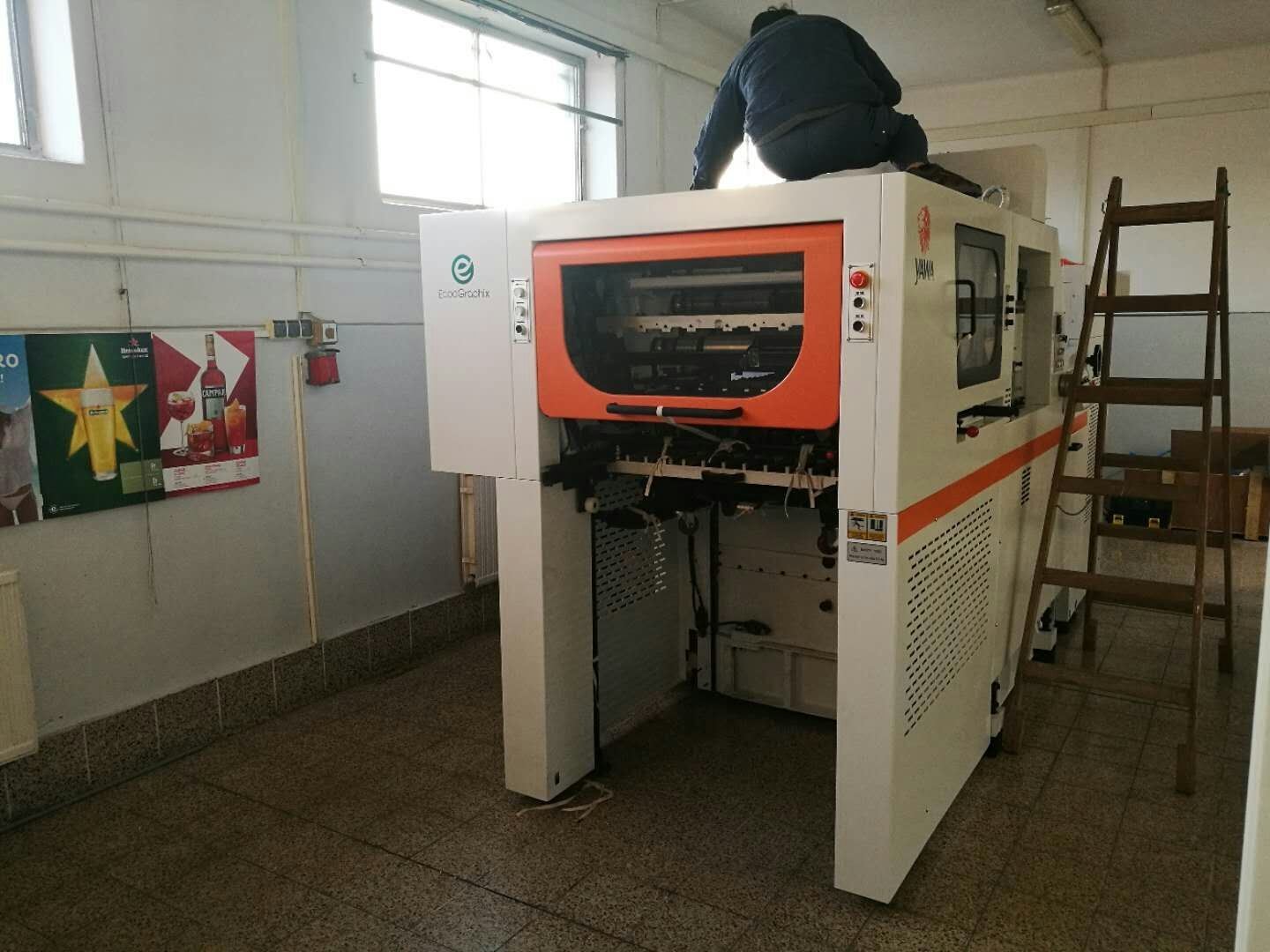

A: その通り私たちのエンジニアは,設置に助け,必要な訓練を提供することができます. 購入者は,往復航空券とサービス料と地元の宿泊費用を負担する必要があります.もし問題や質問があるなら24時間ご利用いただけます
世界中で CTP 装置を大量に設置しています there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and the EcooGraphix technical service team supports these installations remotely with regular onsite visits.
これらのエンドユーザーのプリンタは,当社の堅牢な品質,シームレスなリモートサービス,徹底的な訓練,および保守により,CTPシステムを満足度で実行しています.直接EcooGraphix中国から購入することを検討しているプリンターである場合設置,訓練,販売後のサービスに 苦労はありません
