オンラインATM POS 熱紙切断回転ラインマシン
ECOO-T1400FA
EcooGraphix T-1400FAは,プラスチックフィルム (PVC,OPP,PET,CPP),紙,ガラス紙,アルミホイル紙,アルミホイル紙,アレッシブステッカーを含む様々な超大型巻き材料を切るのに理想的です,精密な切断と巻き戻しを保証する非織物および他の材料
特徴:
1) SIEMENS PLC制御システムとタッチスクリーンは,簡単にセットアップするための直感的なパラメータ表示を提供します.単にロール直径,材料の厚さ,初期張力,機械は自動的に動作します.
2) 軸のない液圧積載システムは最大3トンの積載容量に対応します.
3) 20 kg/m2 の電磁式ブレーキによって促進された解き放たれストレスの制御.
4) CNC加工および熱処理された足立て壁パネルは,時間の経過とともに変形しないことを保証します.
5) 方向調節可能なバランスロールは,解巻部分で,網全体と緊密な接触を維持します.
6) ダイナミック/静的バランストランスミッションロールは,スムーズな動作を保証します.
7) 螺旋で固定された上部円刀とアルミの距離隔で固定された下部円刀は切断精度を保証します.
8) 自動 タンク は 尾 を 簡単に 詰め込み,速やかに 巻き戻す こと を 容易 に する.
9) 負荷セルセンサーと自動緊張制御装置は,動作中に恒常的な緊張を維持します.
10) 自動計数器は,事前に設定された長さに達すると機械を停止します.
11) バナナロールは,操作中に重複する問題を防止します.
12) 安全のために緊急スイッチを装備.
13) CCDデジタルカメラセンサーまたはフォトセルによって便利なWebガイド,正確なアライナメントを保証します.
2.主なパラメータ:
| モデル |
エコー-1400FA |
| マックス.親ウェブ幅 |
1400mm |
| マックス.親網の直径 |
1200mm |
| 最大回転直径 |
300mm |
| 切断幅を最小限にする |
15mm |
| マックス 機械の速度 |
300m/min |
| トルク |
100Nm |
| 解き放題型 |
3?? 空気膨張軸 |
| ローリング・シャフト |
0.5 〜 1 〜 提供されています (またはあなたの要求) |
| パワー |
20KW |
| 電圧 |
3相 380V 50Hz |
| 体重 |
4000kg |
| サイズ |
5500*2200*1880mm |

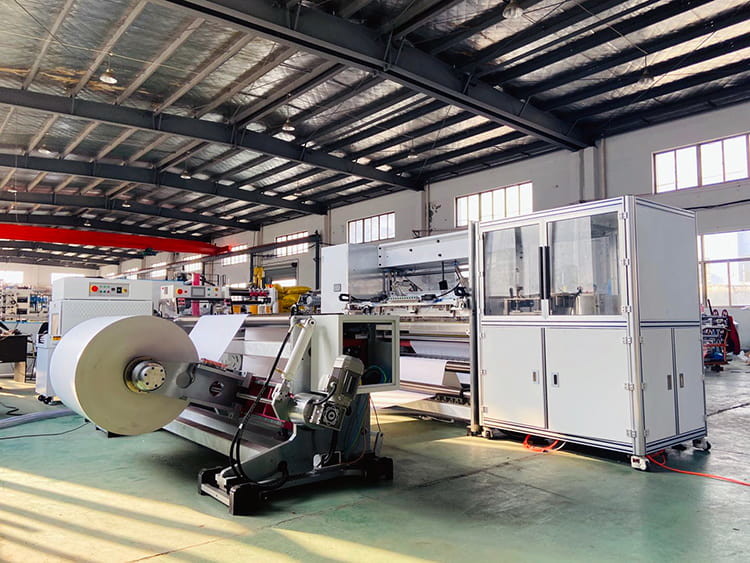

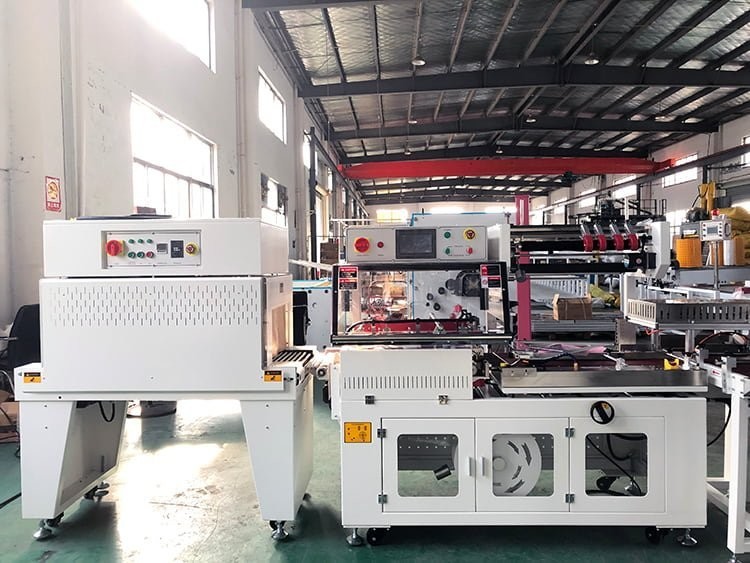

Ecoo-1400FAは,コアフィードからロールパッキングまでのシームレスな熱紙生産を可能にし,プロセスを1つの操作に簡素化します.
エコー1400FAでは 専用の作業員を必要とせずに 8時間以内に 23,000~35,000枚の 57mm×50mmの ロールを簡単に生産できます
新発売のEcoo-1400FA自動熱紙生産ラインの 詳細を理解するために その動作を段階的に説明しますYouTubeでデモ動画をご覧いただけます..

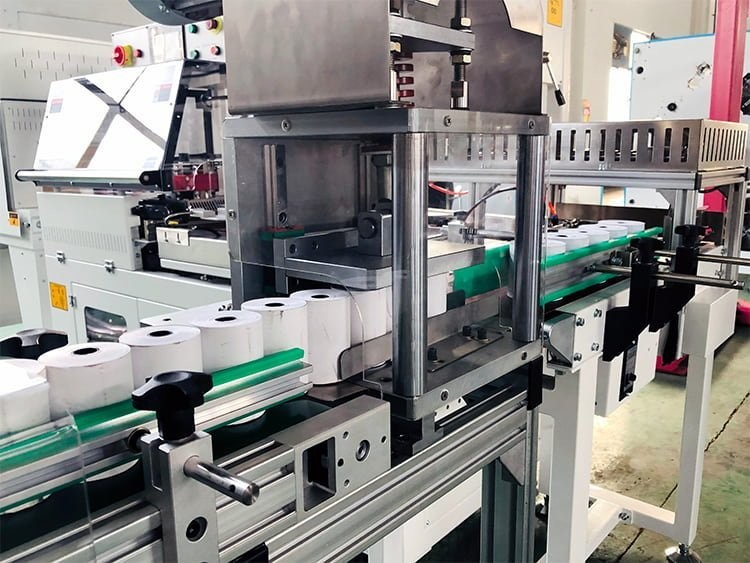

コアフィードは自動コアフィッダーを使用して自動化されます.単にプラスチックコアを前にボウルに入れて,コアフィッダーは自律的にコアステージコンベヤーに押し付けます.
| 解き放たれる部分 |
- 3"76mm"空気が膨張する回転回転軸
-ハイドロリック・自動・リフタップ・ロードシステム
-超音波修正極めて高い精度を得るために
- 台湾の電磁ブレーキ
- 完全に自動的な緊張調節器
-バランスロール材料の密度を調整するために使用された
|

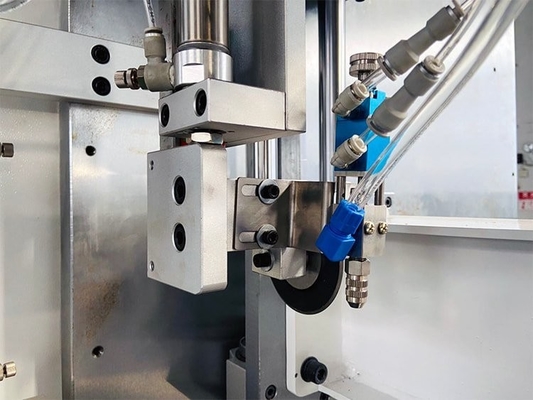

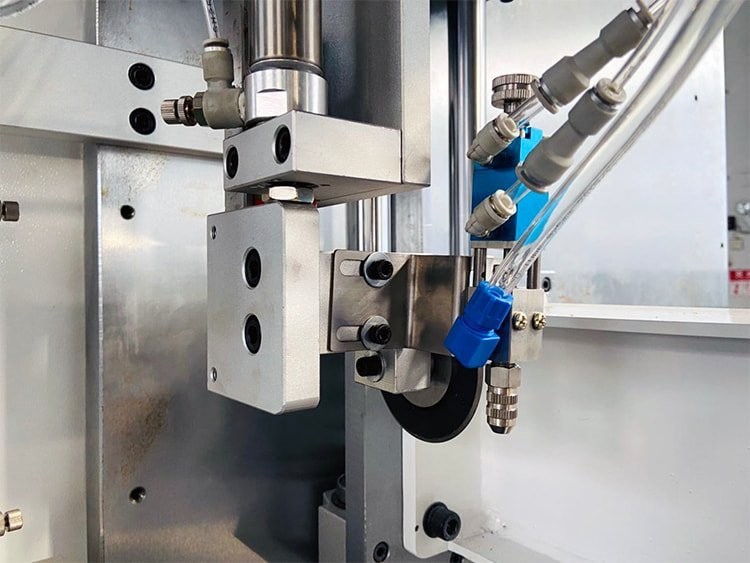

| 切断部 |
- レーザーカッターやディスクカッター
- ディスクカッター組は,カム自閉採用
- 切断器 調整可能で移動可能な刃のベース
- メーターカウンター
-NIPローラー主電機による制御器です
|
| 巻き戻し部分 |
- 3 ワイルド回転シャフト
- 中心回転技術
-圧力腕
- 台湾の電磁クラッチ
|
| 制御部門 |
- イノベーション PLC & HMI
- すべてのパラメータはモニター上に表示されています
- 低電圧電器は全てシュナイダーから
|
| 削られたゴミの縁 |
- エッジ廃棄物吹風機 |
| 選択可能 |
- 6'と12' の解き放題軸
- シャフトなしのタイプ リラウンドスタンド
- 逆回転のための摩擦差軸
- 超音波型 エッジ ポジション コントロール (EPC)
- 切断装置の安全ガード
- 緊急スイッチを4角に
|
