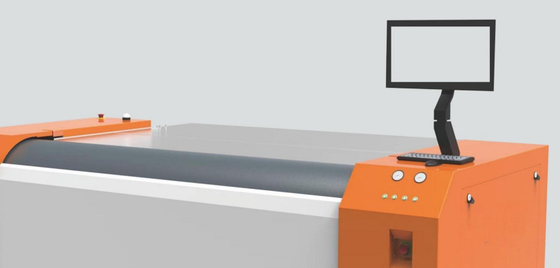

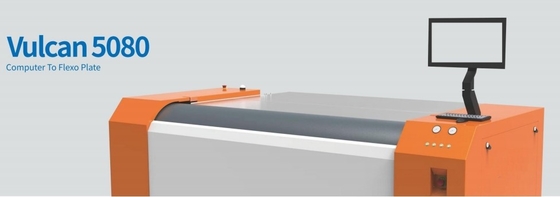

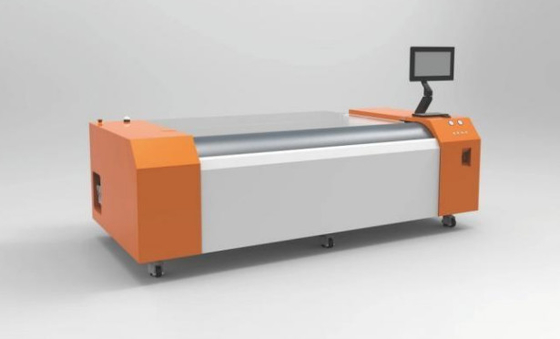

モデル:FL5080
記述:
デジタルコンピュータからフレックスプレート画像セット CTPマシン; 50インチ×80インチのフルサイズのフレックスプレート製造マシン.
FL5080は高エネルギーファイバーレーザー技術と256チャネルLV技術の独立した制御で設計されており,エネルギー電力制限における画期的な進歩を象徴しています.レーザー距離検知と音声コイルモーター動的オートフォーカス装置を備えていますフレックスプレート材料の差異に関係なく,メディア基板表面に正確な焦点を確保する.このユニークな技術はフレックスプレート製造の精度と一貫性を保証します.
特徴と技術
- 高エネルギーファイバーレーザー装置:
50インチ×80インチプレートの全画像を 5080dpiで30分で出力します
緊急の仕事で生産性を10%向上させ 締め切りを締めくくります
- 256チャンネル 独立調節技術
- レーザーを256つの独立制御チャネルに分割して 生産性を大幅に向上させる
- 直角型レーザースポット形は優れたドット品質と画像性能を提供します.
- H256 レーザーヘッド
- 5080dpiの光学解像度のための新しい高性能拡大光学システムを使用します.
- 斜線や円形線を15μm,垂直線/水平線を5μmまで細かく描画することができ,鮮明で鮮明なピクセルが得られます.
- 30%の色素を 増やせる
- 超高解像度
- ライトバルブ装置は,レーザースポットサイズ2.5μm×2.5μmで,10160dpiまでの解像度を達成し,画像線は5μm以下です.
- 2540 dpi の出力をサポートします.非重要な画像の要求では,二重線重複曝光モードで生産性が150%向上できます.
- ダイナミック・オートフォーカス
- 音声コイルモーター装置は,不均一なフレックスプレート表面への曝露時に正確な焦点を確保します.
- 高級重複機能:
- ダブルとトリプルラインの重複機能は,フレックスプレート曝光時のLAMSアブラションで優れた画像品質と効率を提供します.
- 安定した信頼性の高い曝露:
- レーザーヘッドの温度を即座に監視し,事前校正することで,安定した信頼性の高いレーザー曝露を保証します.
テクニカルデータ
| モデル |
FL5080S |
FL5080F |
| 露出方法 |
外部ドラム |
| 画像システム |
1064nmファイバーレーザー装置 (H256ヘッド) |
| トランスプット |
3平方メートル/時間 5080dpiで |
5平方メートル/時間 5080dpiで |
| |
50*80インチ 45分かかります |
50*80インチ 30分かかります |
| 露出するサイズ |
最大 1270*2032mm,最小 200*200mm |
| メディアタイプ |
ドライアブラーションフィルム デジタルウォーター洗浄文字プレート デジタルウォーター洗浄フレックスプレート デジタル溶剤洗浄フレックスプレート |
| プレートの厚さ |
0.140mmから6.35mmまで |
| 決議 |
5080DPI (2540DPIと互換性がある), 10160DPIに対応できる |
| プレート 積載 |
自動/手動プレートロード |
| 純重量 |
2500kg |
機械のサイズ
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| 電源 |
三相電圧: 380V,最大 電力 (ピーク値) 16kw |
オペレーション
環境 |
推奨:15~30°C,最大21~25°C,湿度:40~70% |
スクウェア・スポット vs. 丸いスポット
丸いスポットで画像を撮るとき,スポットサイズは画像のドットサイズと一致しなければならない.例えば,5080dpiでは,画像ドットピクセルサイズは5μm x 5μmで,四角形の面積に似ている.5μm直径の丸い光点を使用して,この四角形の四角を完全に露出することはできません完全な露出を確保するために,丸いスポットの直径は,平方面の斜面長に相当しなければならない.これは7.07μm (1.414倍の点サイズ) である.
5μm直径のスポットサイズは,広域全体を覆うことができず,7μm直径のスポットでは,重なり合っている曝光が起き,弧状の縁を持つ不規則な画像が生じる.
オプティクス開発者のうち,7.07μm未満の最適なスポット直径を見つけようと試みる者もいますが,選択した直径に関係なく質の問題が続きます.
対照的に,長方形のスポット形は5μm x 5μmのスポットサイズを可能にし,正方形全体を完全に露出させ,正確で一貫した画像を保証します.
