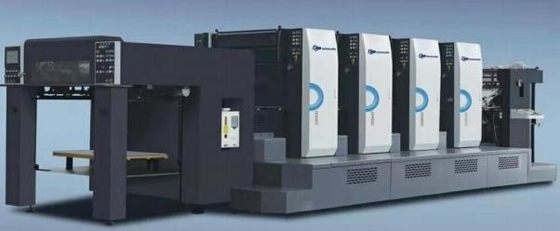

4色オフセット印刷機CC-LINKテクノロジバスモジュール搭載
説明書
4色オフセット印刷機三菱の CC-LINK テクノロジー バス モジュールを搭載しています。 2 倍の直径を持つ圧胴と転写ドラムにより、印刷ユニット間のシートの受け渡し時間を短縮できます。 プレート シリンダーは、円周方向、横方向、斜め方向に調整できます。
仕様
A2オフセット印刷機
モデル ECOO JY 644;エコ JY 744
最大シートサイズ(mm) 660X480mm; 740X540mm
最小シートサイズ(mm) 273X393mm;273X393mm
紙の厚さ 0.06-0.6mm; 0.06-0.6mm
最大画像領域 650x468mm; 730X528mm
プレートサイズ 675x560mm;755x677mm
ブランケットサイズ 740x680x1.9mm;740x760x1.9mm
最大フィーダーパイル高さ 940mm; 940mm
最大配送積載高さ 780mm; 780mm
モーターのパワー 23kW;23kW
機械サイズ 7380×2470×1950mm;7380×2550×1950mm
重さ 18700kg; 19700kg
| A2オフセット印刷機 | ||
| モデル | エコ JY 644 | エコ JY 744 |
| 最大シートサイズ(mm) | 660x480mm | 740x540mm |
| 最小シートサイズ(mm) | 273x393mm | 273x393mm |
| 紙の厚さ | 0.06～0.6mm | 0.06～0.6mm |
| 最大画像領域 | 650x468mm | 730x528mm |
| プレートサイズ | 675x560mm | 755x677mm |
| ブランケットサイズ | 740x680x1.9mm | 740x760x1.9mm |
| 最大フィーダーパイル高さ | 940mm | 940mm |
| 最大配送積載高さ | 780mm | 780mm |
| モーターのパワー | 23kW | 23kW |
| 機械サイズ | 7380x2470x1950mm | 7380x2550x1950mm |
| 重さ | 18700kg | 19700kg |
構成
2倍の直径の印刷および紙転写シリンダー
半自動プレートローディング（プレート4枚の取り出しとローディングに2分40秒）
コンピュータ自動圧力調整（紙圧プリセット）
コンピュータインク制御
CIP3インターフェース
ラジアル軸斜め電気プレート図面
並列二気筒空気圧クラッチ圧力
真空吸引紙コンベア超音波二枚紙検出
インク出口ローラーモーターダイレクトドライブ
電子粉体噴霧
産業用バス(CC-Link)電気システム
高精度光電パンチングマシン
刻印・版胴表面へのステンレス鋼溶射処理
操作手順とインターフェースの英語版
輸出向けパッケージ
詳細
|
フィーダ：
- 共役カム。フォワード機構リニアガイドレールで制御することで、機械の速度がより速く安定します。
- 特許取得済みのロータリーバルブにより、紙粉を自動的に除去し、故障を軽減します。
|
印刷単位:
・フレームとベースは一体鋳造です。
- ギアの高周波焼入れ保証伝送精度。
- ヘリカルギア、高いオーバーラップ係数と低いノイズ。
|
|
シリンダー:
- 圧胴の表面と皿シリンダーはステンレス鋼で塗装されており、プレス寿命をより長くします。
- ダイナミックバランス設計により振動を軽減印刷中。
|
コンソール：
- プレスメモリまたはジョブメモリカード（ディスク）は現在のジョブを保存します。変更と設定は現在のジョブへの出力はプレスに転送されます。印刷モード中に、次のジョブの値をプレスメモリにプリセットするか、ディスクに保存します。
- CIP3/CIP4
|
|
空気圧クランプバー、チェンジプレートなしツール:
- クランプバーの張力はインポートによって制御されますホースとディスクスプリングで柔軟性が増す操作用。
- シリンダーのコーナーは高精密エンコーダー。プレートが取り付けられ、プログラムによって自動的にマウント解除されます。ロングバージョンとショートバージョンをご覧ください印刷業のニーズに応えます。
- クランプバーのテールは分離されており、紙をより滑らかにします。
|
インク量コントロールコンソール:
- 各ユニットのインクキーは、コンソール。
- インク量はデジタルで表示され、できる保存されました。
|
|
正確なグリッパー:
- チェッカー加工後の高強度スチールパッドは焼き入れされていた。彼らの寿命は長くなり、交換はもっと便利に。
- 耐摩耗性のあるソフトパッドにより、紙の引き渡しの安定性と紙の伝達の精度。
- 高精度ニードルローラーベアリングとオープニングベアリンググリッパーの安定性を向上システム。
|
自動調整装置紙の厚さ:
・ギア駆動を搭載しています。シリンダー間の距離はフィードバックを受けるポテンショメータによるスクリーン自動的に。
- 永久磁石発電機駆動することで安定性を確保できる印刷圧力のため大きなねじれと強力なセルフロック。
- より簡単で便利紙の厚さを入力するには直接画面を表示します。
|
真空吸引フィーダーテーブル：
- 大型輸入エアポンプ音量。
- あらゆる紙に適しています種類やサイズは自動的に決まるので紙のフォーマットをさらに変更するより早く、より簡単に。
- 超音波ダブルシート検出器はシリンダーを保護することができるより良い
|
|
|
|
|
|
|
製造と包装
生産から納品まで、当社は細部に至るまで細心の注意を払い、お客様に優れた製品品質とサービスを保証します。
証明書
よくある質問
Q1: 主な製品は何ですか?
答え:当社の主力製品は、プリプレス 4up および 8up オンライン/オフライン サーマル CTP、CTCP、VLF CTP、フレキソ CTP、プロセッサー、オフセット プレート、オフセット インク、オフセット印刷ブランケット、ポストプレス梱包装置などです。
機器と消耗品を全て一式揃えることができ、弊社のアフターサービスもご安心いただけます。
Q2: 工場はどこにありますか?
答え:当社の CTP プロセッサ マシン工場は上海にありますので、ぜひ工場見学にお越しください。
Q3: CTP の保証内容は何ですか?
答え:CTP のレーザー ヘッドと主要スペアパーツは 3 年間、プロセッサは 1 年間。
お客様がCTPマシンでEcooGraphix CTPプレートを使用する場合、当社は一生保証。
Q4: ワークフローと RIP も提供できますか?
答え:はい、Workflow Brainnew と RIP Compose V12 を提供できます。
Q5: 設置とアフターセールス技術者のサポートはどうですか?
答え:弊社のエンジニアが設置のお手伝いをし、必要なトレーニングを提供します。購入者は往復航空券、サービス料、現地宿泊費をご負担ください。問題やご質問がございましたら、24時間年中無休で対応いたします。弊社は世界中に多数のCTPを設置していますが、その中にはEcooGraphix Chinaから直接CTP製品を購入したエンドユーザー（印刷業者）も多数おり、EcooGraphixの技術サービス チームが定期的に現場を訪問して、これらの設置をリモートでサポートしています。
これらのエンド ユーザーの印刷業者は、当社の堅牢な品質、シームレスなリモート サービス、徹底したトレーニングとメンテナンスのおかげで、CTP システムを満足して運用しています。EcooGraphix China から直接購入することを検討している印刷業者の場合、インストール、トレーニング、アフター サービスで面倒なことはありません。当社はお客様の満足を保証します。
