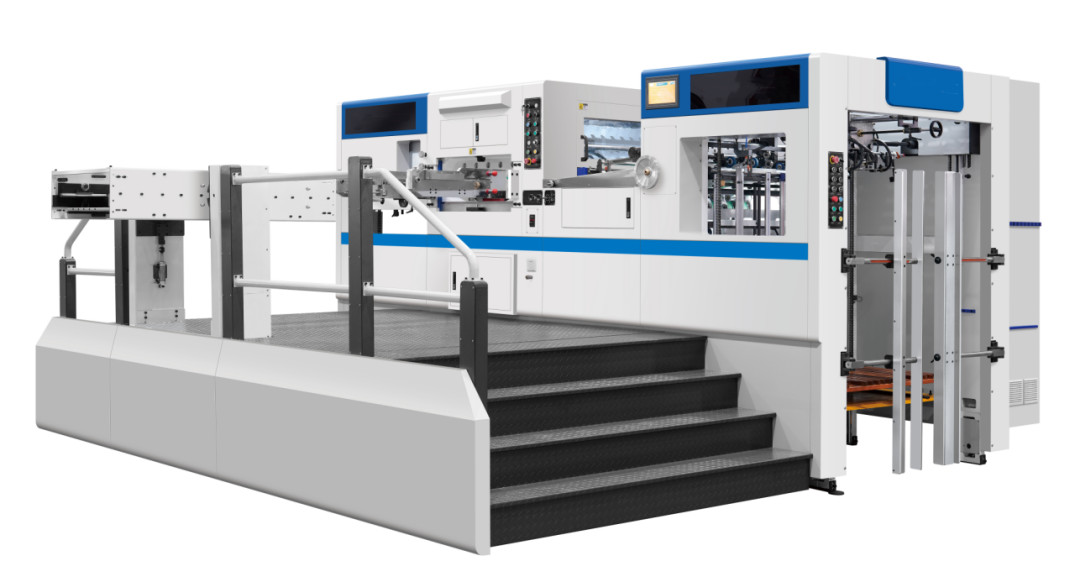

オートマティック・ダイス・カット・アンド・クリーシング・マシン
(モデル:Ecoo-1050)
製品説明
>> 適用:
Ecoo-1050 自動プレート切削機は,切削のために使用されています様々な紙,紙,波紋紙,プラスチックシート (PVC,PPなど)と関数で切断,折り畳み,彫刻.最新の新構造設計により 最大切断速度が7500シート/時間になります
>>仕様
| 機械モデル | エコー1050 自動型切削機 | |
| 機械の構成 | 給餌部 | √ |
| プレートプレスセクション | √ | |
| 暖房プレート | 選択可能 | |
| 脱毛部 | 選択可能 | |
| 紙の配達部 | √ | |
| 最大 紙のサイズ | 1050×750 mm | |
| 最小 紙のサイズ | 400×370 mm | |
| マックス 切削 サイズ | 1040×730mm | |
| 内部のチェイスサイズ | 1144×760mm | |
| 切断プレートサイズ | 1080×738mm | |
| 給餌 積み上げ 高さ | 1550mm | |
| 配送堆の高さ | 1400mm | |
| ルール 高さ を 削減 する | 23.8mm | |
| 切る プレート 厚さ | 7mm(5+2または4+3はオプション) | |
| ストック範囲 | 紙:0.1~2mm | |
| 波紋紙:<4mm | ||
| プラスチックシート:0.2~1mm(加熱プレートはオプション) | ||
| 切削 の 精度 | ≤±0.1mm | |
| マックス 切削 圧力 | 320t | |
| マックス 機械の速度 | 7500 S/H | |
| ミニグリッパー・マージン | 7mm | |
| 空気供給 | 0.6-0.7Mpa,0.36m3/Min | |
| 電力需要 | 3相 380V 50HZ | |
| メインモーターパワー | 11 kw | |
| 暖房エリアの電力 (プラスチック切削の場合,オプション) |
24KW (12熱帯,各エリアは2KW) | |
| 総電源 (加熱なし) | 17.8KW | |
| 機械の総重量 | エコー1050 | 16 T |
| エコー1050Q | 17 T | |
| 全体の次元 L (+前スタック)×W (((+プラットフォーム)×H |
エコー1050 | 4700 ((+1430)×2100 (((+1900)×2400mm |
| エコー1050Q | 5600 ((+1430)×2100 (((+1900)×2400mm | |
>> メイン特徴:
安全 省エネ 効率
1機械の動作は,PLC中央制御システム作業状態を自動的に調べ,異常状態をテストし,作業状態を記録することができます.合理的に設計して操作性と安全性を完璧な組み合わせにする.
2. 先進的な警報システム自動で不具合,非紙,または紙が固定されている場合,全プロセスを検出します.紙の廃棄物を減らすため,空気圧クラッチは自動的に分離し停止しますスタッフと機器を保護する.
3.P再包装装置と紙の給餌と配送を継続する装置積み重ねの時間を短縮し 機械の効率を向上させ 収入を増やします
4選択されたヨーロッパ,日本,台湾の電気および気力部品は,機械の安定性を向上させ,無生命の頻度を減らす.
5メインフレームとベースは高強度球状グラフィット鉄QT500-7を採用し 数値制御センターによって正確に処理されます200Tの大きな圧力を負うとき,長時間,マシンを安定して動作する保証クランクシャフト,ワームギアなどのプレートプレスマシンのコアは,すべて輸入された高級合金鋼です.耐久性のある冷却や高温熱冷却で加工されたもの.
6核心部品の潤滑システムには,油圧の表示装置と,油と空気の不十分な圧力に対するアラーム装置が装備されている.
7長期的かつ完全な技術訓練を供給し,1年間迅速な無料メンテナンスを提供し,顧客が当社の機器の生産技術を完全に掌握できるようにします.機械は完璧に設計されています高い安定性 高いセキュリティ 低騒音
>> 標準設定
1紙の配送部分:配送台とコンベアテーブル
1高速で走る際により安定している鋳鉄で作られています.
2.精度 fエーダーヘッドベッカーの真空ポンプ) 双面吹風機で紙と波紋紙の両方に適しています. 4つの吸気ノズル 4つの供給ノズルがあり,ノズルの角度と高さは紙の異なる形に合わせて調整できます.
3. フィッダーヘッド ((前後) スタイルのアライナメント ((左/右) は,モーターによって調整することができます,あなたはちょうど調整ボタンを押す必要があります.
4電気機械双面シート検出器,
5.傾きタイプ輸送機テーブル耐磨型PUプレスロールとブラシホイールは 高速走行条件下で薄い紙を供給するのにはるかに適しています
6. 二重用途の横敷き(引いて押す) そして前置シート位置の正確性を保証する.
7.Sケウ紙と蓄積された紙の検出機能と自動停止機能プレートプレスセクションに配送される前に,センサーが紙が歪んでいるか蓄積していることを検出すると,機械は停止します.
8コンベアベルト パンネマティックバッファ装置:高速で動いているとき,それは紙をフィードベルトによってスムーズに配送するのを助けます.
9.止まらない紙の餌構造とガイドレールの種類前もって梱包されたもの パレット効率を大幅に向上させる.
2プレート・プレス・セクション
1主な体は採用高い- 強さ柔らかい鉄QT500特別鋳造プロセスでニクロモ合金製のカーンシャフト特殊な工芸加工と超 履く-抵抗するアリワームそして漁具.
2高血圧オートマティックオイルモーター と フィルター そして冷却扇トランスミッションの主要部品 (クランクシャフト,ワーム,ギア) を潤滑するためにオイルをリサイクルします.オートオイルポンプ必要な部品 (ギア,チェーンなど) をすべて滑らかにします
3大きなフライホイールパンネマッククラッチ機械が高速で動いているとき 高精度を保証します
4.圧縮装置の自動調節操作者はタッチスクリーンで値を設定して 圧力を調整するだけです
5. 人に優しい設計で,模具とインナープレート (マンガン鋼,HRC50-53) を変更します.模具フレームは転覆され,空気力でロックできます.
6高精度で カムインデッサーとトルク制限装置 シンクロンベルト 高速で紙を安定して正確な位置に送るため,グリッパーバーを制御する.
7高強度Ti-Al合金グリッパーsそして履いてる抵抗する握り棒の鎖
3. プラスチックシート用の加熱プレート (オプション)
PVC,PP,PETシートなどのプラスチックシートを切る
1独立熱帯の温度設定,恒温制御
2熱耐性のある高強度鋳鉄RTCr0で作られています.8.
4ストリッパー部門選択可能)
1ストリッパーには3つのフレーム (上部,中部,下部フレーム) があり,ピンを設置するために引き出せる.
2脱衣用棒 ピンや男性と女性のプレート
3上部フレームはモーターで動いています. ストリップ位置を確認するためにボタンを押して移動できます.

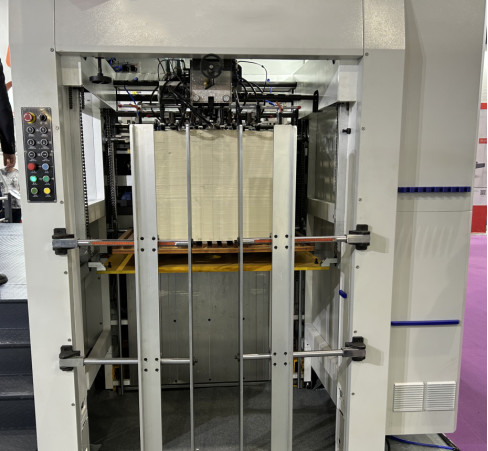

5紙配達部
1自動調整装置,調整可能な空気吹き出し機とヘアブラシは 紙の厚さや薄さに関係なく 紙の堆積が整っていることを保証します
2オーバーラン防止装置:シートはグリッパーバーで上に移動し,検出センサーが起動し,機械は停止します.
3自動 ノンストップ紙配送装置はモーターで制御されます.それを操作するにはボタンを押すだけです.
4紙の量を記録するタグ挿入装置 (1セット)
5. 脱毛のための二次グリッパー開いた装置 (オプション)
6電気箱とコントロールシステム
1インターフェイス制御が統合され,操作画面に多数の電気スイッチ制御が設定されており,操作が簡単で理解が容易です.
2PLC集中制御システムは,作業状態を自動的に検査し,異常状態をテストし,作業状態を記録することができます.
3触覚画面で問題診断機能,問題が発生した場合,触覚画面をチェックしてそれを見つけることができます.
4. 中国語,英語または他の任意の言語 (オプション) タッチスクリーンで
5電気コンポーネントと電路はヨーロッパ・アメリカの安全基準に合致しています
よくある質問
Q: 設置と販売後の技術者サポートはどうですか?
A: その通りエンジニアは設置を手伝って 必要な訓練をしてくれます 買い手は往復航空券と サービス料と 宿泊費を負担します問題や質問24時間ご利用いただけます
世界中で CTP 装置を大量に設置しています there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
これらのエンドユーザープリンタは CTP システムを完全に満足して運営しています 優れた品質,シームレスなリモートサービス,徹底した訓練とメンテナンスにより直接EcooGraphix中国から購入することを検討しているプリンターである場合設置,訓練,販売後サービスに 苦労はありません.
