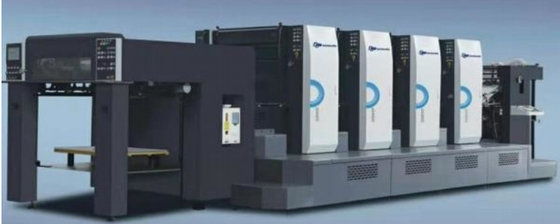

CC-LINK 技術バス モジュール付きの4色オフセット印刷機
ガイドライン
4色オフセット印刷機には三?? のCC-LINK技術バスモジュールが搭載されている.二重 直径 の 印刷 円筒 と 転送 ドラム は,印刷 装置 の 間 の 紙 の 引き継ぎ の 時間 を 短く する こと が でき ますプレートシリンダーは,周面方向,横方向,斜面方向に調整することができます.
仕様
A2 オフセット印刷機
モデルECOO JY 644 エコオ JY 744
最大シートサイズ (mm)660×480mm 740×540mm
紙のサイズ (ミリ)273×393mm; 273×393mm
紙の厚さ0.06-0.6mm; 0.06-0.6mm
最大 画像領域650×468mm; 730×528mm
プレートサイズ675×560mm 755×677mm
毛布のサイズサイズ: 740x680x1.9mm 740x760x1.9mm
マックス 給水器の高さ940mm; 940mm
最大 配送堆の高さ780mm 780mm
モーターパワー23kw 23kw
機械のサイズ7380×2470×1950mm; 7380×2550×1950mm
体重18700kg,19700kg
わかった
| A2 オフセット印刷機 | ||
| モデル | ECOO JY 644 | ECOO JY 744 |
| 最大シートサイズ (mm) | 660×480mm | 740×540mm |
| 紙のサイズ (ミリ) | 273×393mm | 273×393mm |
| 紙の厚さ | 0.06-0.6mm | 0.06-0.6mm |
| 最大 画像領域 | 650×468mm | 730×528mm |
| プレートサイズ | 675×560mm | 755×677mm |
| 毛布のサイズ | 740×680×1.9mm | 740×760×1.9mm |
| マックス 給水器の高さ | 940mm | 940mm |
| 最大 配送堆の高さ | 780mm | 780mm |
| モーターパワー | 23kw | 23kw |
| 機械のサイズ | 7380×2470×1950mm | 7380×2550×1950mm |
| 体重 | 18700kg | 19700kg |
構成
二重直径の印刷と紙転送シリンダー
半自動プレート積載 (4つのプレートを2分40秒間積載し,積載する)
コンピュータによる自動圧力調節 (紙の圧力プレセット)
コンピュータインク制御
CIP3インターフェース
電球板の線形軸斜面図
2つのシリンダー並列の気圧式クラッチ
真空吸い紙コンベヤー 超音波の二重シート検出
インク出口ローラーモーター直送
電子粉末噴霧
産業バス (CC-Link) の電気システム
高精度光電孔打機
印鑑とプレートシリンダーの表面に不oxidable鋼の熱噴霧処理
操作手順とインターフェースの英語版
輸出向けパッケージ
詳細
|
フード:
線形ガイドレールで制御される 推進メカニズムにより 機械の速度が速く安定します
- 特許付きの回転弁は,紙の塵を自動的に清掃し,故障を減らすことができます.
|
印刷部:
- フレームとベースの両方が統合鋳造です.
- 高周波のギアスイッチは 送電の精度を保証します
- ヘリコプターギア 高重複系数 低騒音
|
|
シリンダー:
- 印刷シリンダーとプレートシリンダの表面は,プレスの寿命をより長くするために不老鋼で噴霧されています.
- ダイナミック・バランス・デザインは印刷中に振動を減らすことができます
|
コンソール:
- プレスメモリまたは作業メモリーカード (ディスク) は,現在の作業を保存することができます. 現在の作業に変更や設定がプレスに移されます. 印刷モードでは,プレスメモリまたはディスクに保存されます..
- CIP3/CIP4
|
|
パネウマティック・クランプバー 交換プレート ツールなし
- クランプバーの張力は輸入のホースとディスクスプリングによって制御され,操作に柔軟性があります.
- 円筒の角は高精度エンコーダーで制御されます.プレートはプログラムによって自動的に設置され,解体されます.印刷業のニーズを満たすことができる.
- クレンプバーの尾が切り離され,紙が滑らかになるようにします.
|
インク量制御コンソール:
- すべてのインクキーは コンソールで設定できます
- インク量はデジタルで表示され保存できます
|
|
正確なグリッパー:
- 高強度鋼パッドが消された後,その寿命は長くなり,交換は便利になります.
- 耐磨性のある柔らかいパッドは,紙の移転の安定性と紙の伝送の精度を保証します.
- 高精度の針のローラーベアリングと開口ベアリングは,グリッパーシステムの安定性を向上させる.
|
紙の厚さを調整する自動装置:
- それはギア駆動で装備されています.シリンダー間の距離は,ポテンチオメーターによって自動的にスクリーンにいくつかのフィードバックを与えることができます.
- 永久磁気発電機を駆動することで,大きな扭曲と強い自己ロックにより,印刷圧の安定性を確保できます.
- 紙の厚さをスクリーンに直接入力するのは簡単で便利です.
|
バキューム吸入給餌テーブル:
- 大量の輸入空気ポンプ
紙の形式をより迅速かつ簡単に変更するために,任意の種類やサイズのすべての紙に自動的に適合します.
- 超音波の二重シート検出器は,シリンダーをより保護することができます
|
 |
|
|
|
|
|
