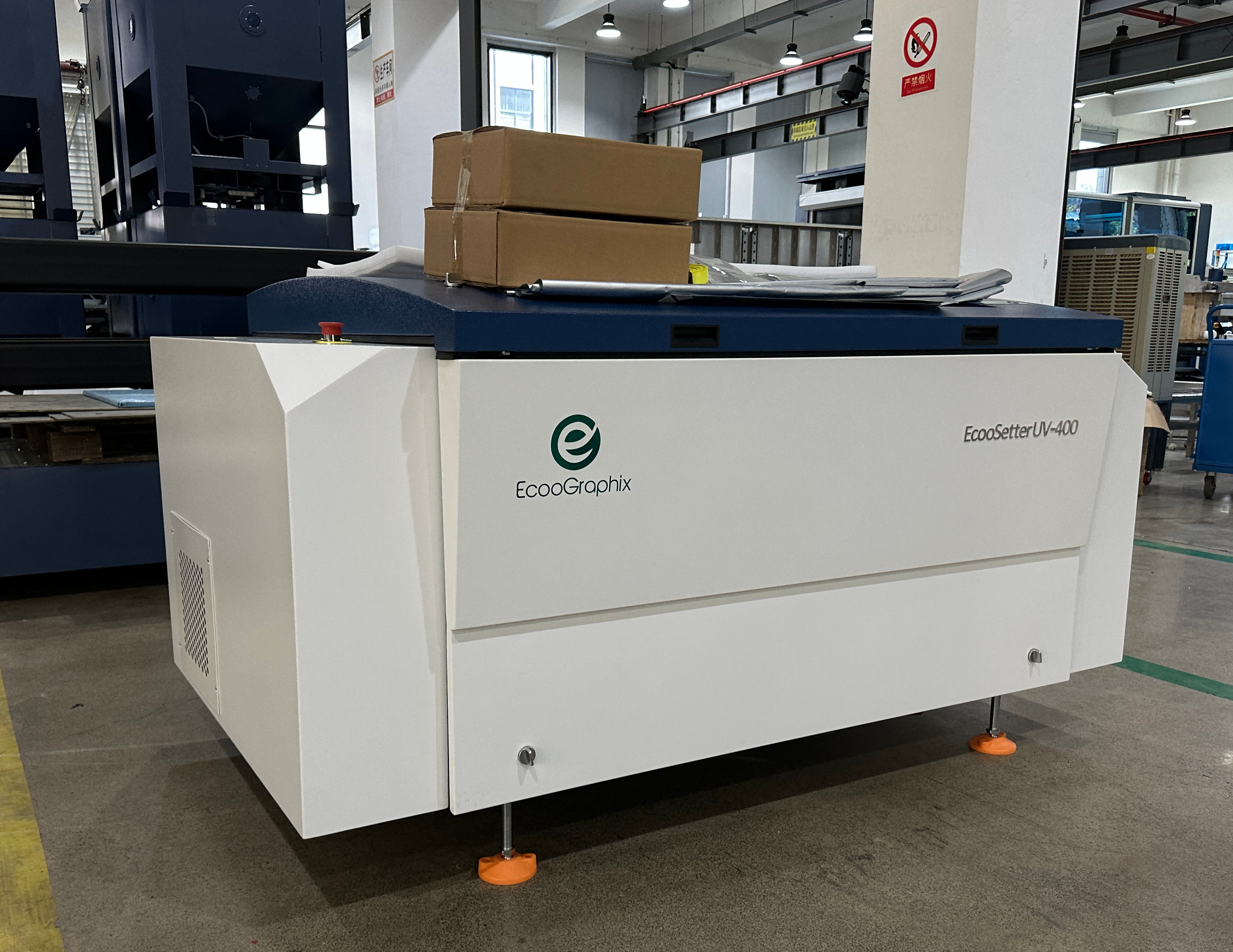

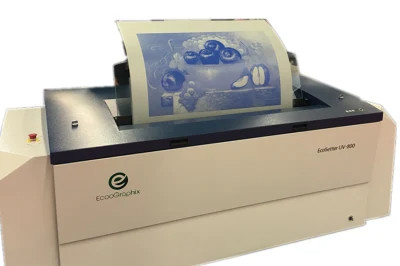

256チャネルレーザーライトバルブを持つ完全な自動熱CTPマシン
製品説明
256チャネルレーザーライトバルブを採用する.出力速度は8つのアッププレート (※1,030×800mm,プレートの感度: 100mJ/cm2) に対して最大35-55プレート/時間に達する.スクエアスクリーン画像技術が採用されている純度と精度がオリジナルの10倍にも上る. 高精度位置付けを備えた線形モーター,長期使用期間を延長し,顧客への運用・保守コストを削減する;
テクニカル仕様

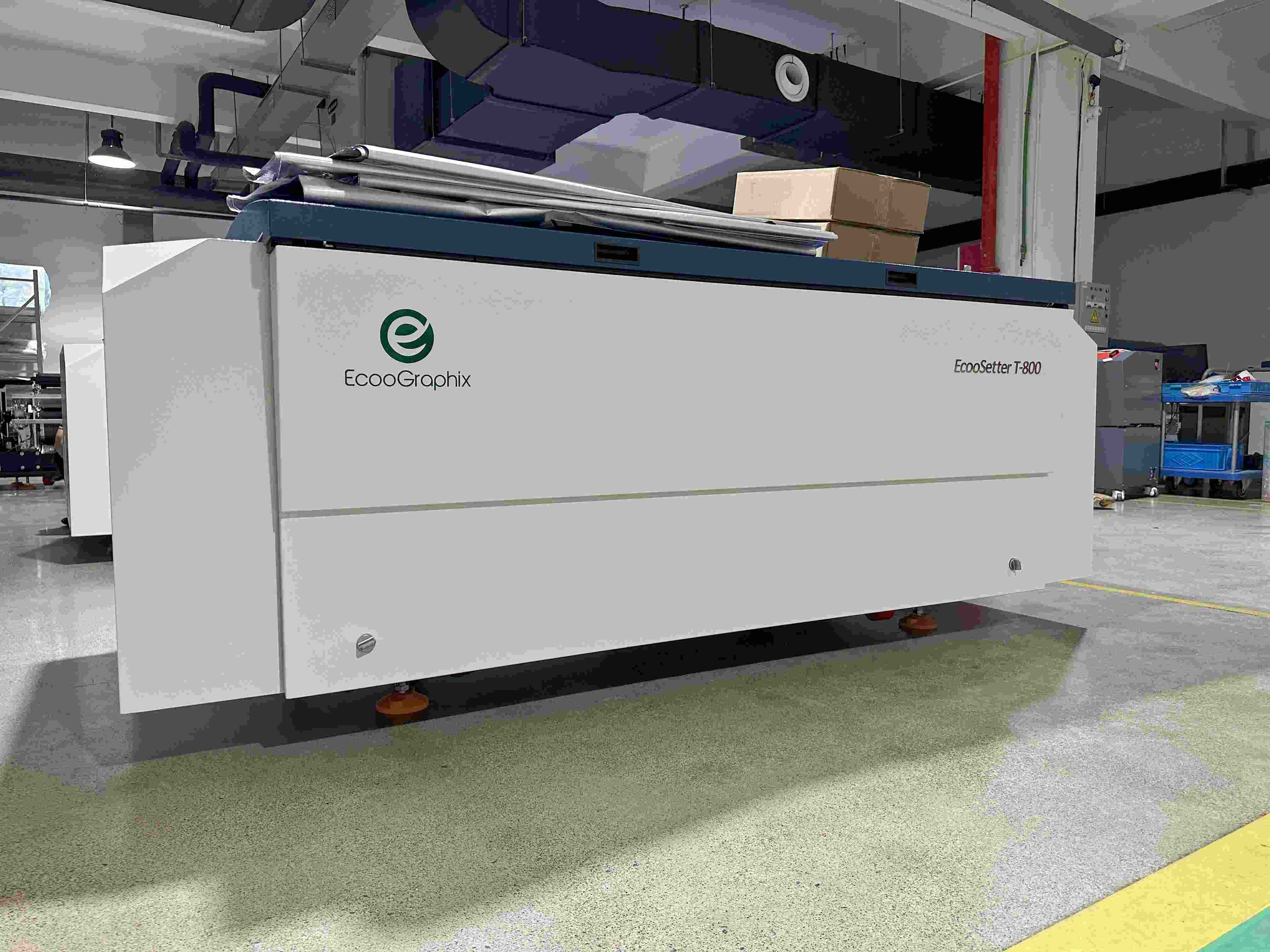

| モデル | T-800QE | T-800QS | T-800QH |
| 露出方法 | 外部ドラム | ||
| 画像システム | 32チャンネル | 48チャネル | 64チャンネル |
| 830nm 離散レーザー | |||
| トランスプット | 16PPH | 22PPH | 28PPH |
| 1030mm x 800mm,2400dpi | |||
| プレート サイズ | 最大1163mm × 940mm 最短400mm × 300mm | ||
| 露出するサイズ | 最大1163mm × 924mm 最低400mm × 284mm | ||
| プレートの厚さ | 0.15mmから0.30mmまで | ||
| 決議 | 標準解像度 2,400dpi | ||
| 繰り返し可能性 | ±0.01mm | ||
| インターフェース | 光ファイバー / GB イーサネット | ||
| プレート 積載 | 自動充電:単カセット | ||
| プレートの積載量 プレート (0.27mm) |
シングルカセット: 100枚 複数のカセットユニット:400枚のプレート (4×100枚のプレート/カセット) |
||
| オートスリップ 紙の収集箱 |
オートローダーに含まれています | ||
| プロセッサへのブリッジ | 含まれている | ||
| パンシングシステム | オプション:内部パンシング (最大4セットのプレートホール) | ||
| 純重量 |
CTP手動負荷 ((P): 890KG;CTPシングルカセット: 985KG;CTP マルチカセット: 1,350KG |
||
| 機械のサイズ (WxLxH) mm |
CTP 手動の負荷 (P):1"900×2,510×1,356ミリ" CTP 単カセット:1"900×2,431×1,356ミリ" 複数のカセットのCTP:1"900×2,687×1.356mm" |
||
| 電源 | CTP 手動負荷 ((P): 単相: 220V,電源: 3.8KW ((ピーク値), 1.5KW (平均) CTP 単カセット:単相: 220V,電源: 4.2KW ((ピーク値), 2KW (平均) 複数のカセットを持つCTP: 単相: 220V,電源: 4.6KW ((ピーク値), 2.5KW (平均) |
||
| 環境 | 動作温度範囲: 15~30°C 推奨温度: 21~25°C 湿度: 40%~70% |
||
選択可能な3種類のプレートロード方法:
技術的な利点:
1伝統的な光ファイバー技術の限界を突破し レーザービームを256のチャネルに分割し レーザービームを別々に制御し 輸出速度を倍にするプレートに印刷されたスクリーン上の四角点鋭い縁の特徴と四角形のステップの形のエネルギー分布により,画像がより明確になります200lpiAMスクリーニングより10倍正確で,色濃度は21%以上増加します.
2単一ソースレーザーから生成されたレーザービームを256チャネルの小さなレーザービームに分割するために光弁装置を使用します. エネルギーが均等で,その露出画面のドットは非常に一貫しています.
3鋭いエッジの特徴を持つ四角い画面ドットにより,画像はより明確になり,200lpiAMスクリーニングよりも10倍正確になり,色濃度は21%以上増加します.
4より高効率で,より低損失のプレート製造 256チャネルの小さなレーザービーム,出力速度は2倍,ドラム速度は従来の 20%-50%です.
