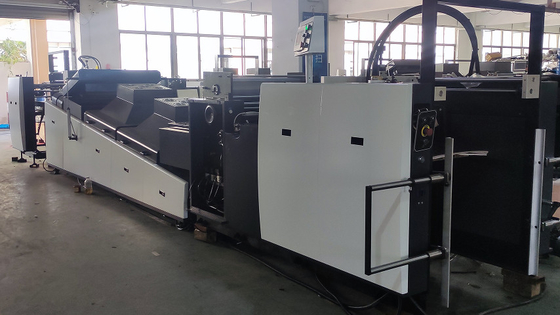

1機械の説明
FHSGJシリーズは,私たちの高速UVスポットと総合コーティングマシンです. それは両方することができます:
1. 点面塗装と全体塗装
2. 水性塗装とUV塗装
3A1フォーマット (1050mm) とA2フォーマット (760mm) のラッキング
5つの主要セクションがあります
1) 自動フィッダー
2) コーティングユニット (UV塗装/水性塗装)
(3) 乾燥コンベヤーシステム (UV乾燥機/IR乾燥機)
4自動スタッカー
5自動制御システム
詳細は第3部からご覧いただけます.
2主なパラメータ
高速UVスポットと総コーティングマシン | |||
モデル | エコー FHSGJ 1450 | エコー FHSGJ 1050 | エコー FHSGJ760 |
最大シートサイズ | 1450×1100mm | 730×1050mm | 760×595mm |
MIN.シートのサイズ | 310×410mm | 310×410mm | 290×270mm |
コーティングの最大サイズ | 1100×1450 | 720×1040mm | 750×590mm |
シート厚さ | 80~600SGM | 80~600gm | 80〜400gsm |
UVコーティング厚さ | 0.15-0.6mm | ||
適用する | 紙/紙箱: 80~400gm; PET/PVC/OPP: 0.15mm~0.50mm | ||
コーティングの記録精度 | +/-0.2mm | ±0.2mm | ±0.2mm |
生産速度 | 9000シート/時間 | 9000シート/時間 | 6000枚/時間 |
体重 | 8トン | 7トン | 6.5トン |
サイズ | 11000×2260×2100mm | 10630×2260×2100mm | 9500×2050×2000mm |
パワー | 45 kw | 38 kw | 28 kw |
注: 製造速度は,シート重量,サイズ,品質によって異なります. |
3主要な部分と機能
1自動紙フィッダー - 高信頼性が採用され,迅速かつスムーズな紙供給が可能です. - 敏感な電気機械の二重電圧検出器と外体バフルで装備され,異常の場合,機械は直ちに停止します. - 正確で信頼性の高い前面計とサイド計 |
![]() |
2コーティングセクション - 塗料の速度が6000~9000シート/時間まで - 大直径のインプレントドラムを使用し,ダイナミックバランスによるドラム,油膜を平らに塗装します.ダブルシャフトのオイル転送,スクレイパー,単純で信頼性の高いオイル制御. - コーティングドラムは,シンプルで耐久性のある螺旋固定クランプ装置を採用します. - ロール前後油流構造,簡単に変換,柔軟な厚さ調整 - 選択可能なセラミックアニロックスロールと空洞クレーパーまたは通常のクレーパー |
![]() |
3紫外線乾燥装置 (紫外線乾燥機 +IR乾燥機) - 紫外線乾燥装置は3つの紫外線水銀ランプを採用し,UV漆を素早く固化することができます. - 全半光変換装置で - 自動温度制御と電子異常ジャンプ - 水ベースのIR乾燥装置,水ベースの塗料を乾燥させることができます. |
![]() |
4自動紙スタッカー - 紙スタッカーには,自動紙積載プラットフォームが装備されています. - 光電動気圧式 2 面型紙の平準化器と堅硬紙の平坦でゆっくりした; 厚い紙の慣性の放出を防ぐ中間装置 中程度の範囲で,平らで整然とした紙の受信を保証します. - 冷却扇風機と冷却エアコンを備えています - 異常状態の指示灯と安全感知システム 異常状態のスタッフを迅速に知らせる |
![]() |
自動制御 - モーター USES 周波数変換速度制御,安全で信頼できる. - 機械全体が PLC プログラム可能な制御を使用します 操作が簡単 メンテナンスは簡単です - ケーブルの全ての部分は 接続器で接続され 設置が簡単です |
![]() |
