4クランプパーフェクトバインダー機、2300部/時の速度、450X320mmの製本サイズ

1
MOQ
交渉可能
価格
4クランプパーフェクトバインダー機、2300部/時の速度、450X320mmの製本サイズ
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
ハイライト:

4クランプパーフェクトバインダー機

,

2300冊/時製本機

,

450X320mm製本サイズPURバインダー
基本情報
起源の場所: 中国
ブランド名: Ecoographix
証明: CE, ISO
モデル番号: エコー TB505F
書類: TBT50 5F.pdf
お支払配送条件
パッケージの詳細: 木製ケース
受渡し時間: 30日
支払条件: L/C、T/T、ウェスタンユニオン
供給の能力: 年間100セット
製品の説明

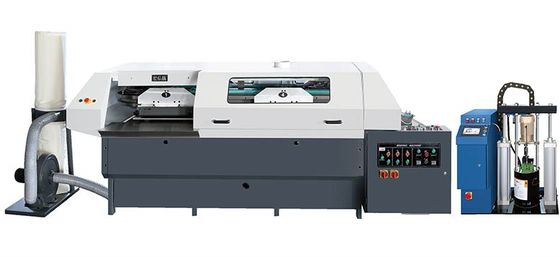

ECOO TB50/5F - 4クランプパーフェクトバインダー機（EVA & PUR接着システム付き）
ECOO TB50/5Fは、1時間あたり最大2300部の機械速度で、短〜中程度の生産向けに設計された高性能4クランプPURパーフェクトバインダーです。この高度な製本機は、無段階変速制御、PLCプログラマブルコントローラー、独立した温度制御、およびデュアルグルーポットシステムの過負荷保護機能を備えています。
ECOO TB50/5F Perfect Binder Machine
主な技術的特徴
  • 独立した圧力制御システムと2方向ホース出力を備えた精密計量ポンプ
  • 温度/モーター回転速度曲線のマルチ設定
  • 温度制限、センサー損傷、ヒーター損傷に関する包括的なアラームシステム
  • ロックローター保護やインテリジェントな故障位置特定などの高度な保護機能
  • 靭性、柔軟性、優れた耐老化性を提供するPUR接着技術
  • 柔軟な接着層とクリーンなエッジで、滑らかな本のカットを生成します
  • コート紙（150〜250g/m²）を含むさまざまな紙タイプに対する優れた材料適応性
技術仕様
製本サイズ 最大：450*320mm; 最小：150*105mm
製本厚さ 2〜50mm
製本速度 最大：2000冊/時間
表紙サイズ 最大：640*450mm
表紙重量範囲 普通紙：81.4〜302.4 gsm; コート紙：104.7〜348.9 gsm
電力要件 13Kw
重量 2100Kg
寸法 3100*1300*1250mm
この機械は、背表紙のミリング幅、ノッチング幅、サイドグルー幅、表紙ガイド、スコアリング幅、およびニッピングプレート間のブックブロック幅の自動調整機能を備えています。無段階速度調整、PLCプログラム制御、PIO温度制御、および自動検出器により、小〜中程度の冊数の柔軟な製本に最適です。
オプション機能
背中と側面に接着剤を塗布するPURグルースプレー装置 PUR glue spraying device
バックストリップ Back strip option
自動製本プロセス
この機械は、手動のブックブロック供給後、10の自動手順を実行します。
  1. 背表紙のミリング（自動調整）
  2. 溝の開口
  3. 背表紙への接着剤塗布
  4. サイド粘液塗布（自動調整）
  5. 表紙とブックコアの構成（自動調整）
  6. 表紙のエンボス加工（自動調整）
  7. 表紙の梱包（自動調整）
  8. 完成品の出力（自動調整）
  9. 本の背表紙のプレス
  10. 最終製品への冷却
Automated binding process
主なコンポーネントと機能
ブッククリップ構造
デュアルスプリングが安定したグリップと高圧を提供
Book clip structure
背表紙ミリングおよびノッチングステーション
背表紙ミリング、精密ミリング、粗ミリングを含む統合ミリングプロセスと、特殊なスロッティング構造
Spine milling station
グルーステーション
特徴は次のとおりです。
  • 糸の形成を防ぐように配置されたサイド接着剤タンク
  • 気泡のない接着のための大型ゴムホイールの逆回転
  • 無駄を減らすためのフロント/リア接着剤破損機能
  • 接着剤容器の二重過負荷保護
  • EVA/PUR変換を容易にするクイックインストール可能な可動グルーコンテナ
Glue station
ニッピングステーション
強力で剛性の高いニッピング機構により、正確な表紙とブロックのアライメントを保証
Nipping station
堅牢な楕円デザイン
特徴は次のとおりです。
  • 3つの溝と6面ポジショニングを備えたH字型ガイドレール
  • 安定した動作のための外部カム構造を備えたデュアルガイドレール
  • デュアルスプリングブッククリップ構造
  • 耐久性のための一体型ダイキャストリアクランププレート
Machine structure
工場と認証
Factory overview Production facility Machine certifications
