ワイド フォーマット CTP は、デジタル デザインと従来の大規模オフセット印刷の間のギャップを埋め、高品質の大判マテリアルを効率的に経済的に作成できるようにします。

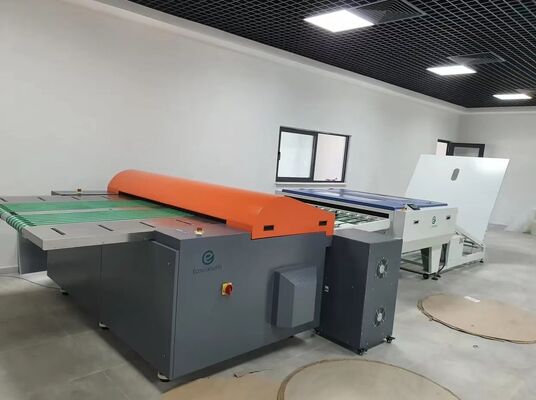

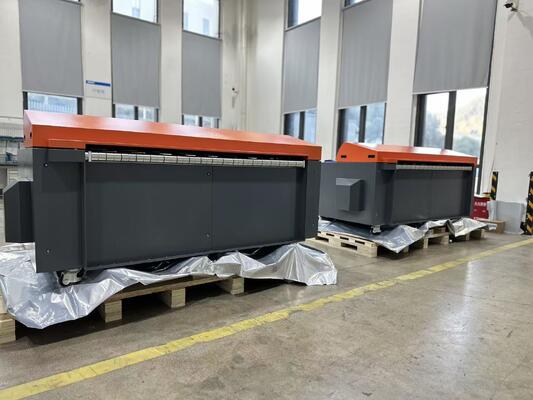

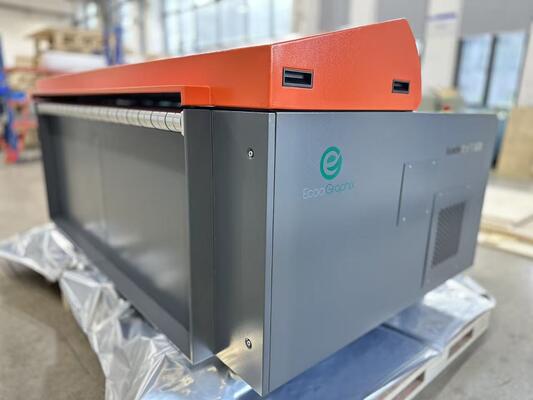

EcooGraphix VLF(Very Large Format)サーマルCTPマシンT1600Sは、A0、B0用紙サイズのポスターやウォールチャート、大型書籍、カタログ、イエローページ、包装加工および製版センターなどに使用でき、出力速度は1時間あたり14〜19版です。
まず、コンピュータ上でRIPやワークフローソフトを使用して印刷デザインファイルを作成し、CTPに送信します。ファイル画像は、レーザー (830nm 熱レーザーまたは 405nm UV レーザー) によってアルミニウム CTP プレートにスキャンされます。レーザースキャンにより、CTP プレート上の感光性コーティングが硬化します。
次に、CTP プレートは CTP プロセッサーを通過し、現像化学物質が CTP プロセッサー内にあり、CTP プレートの非画像領域を洗い流します。 CTP プレートは洗浄後、CTP プロセッサーで急速に乾燥されます。
最後に、CTP プレートは印刷ジョブのためにオフセット印刷機に置かれます。
| モデル | T-1600QM |
| 露光方法 | 外部ドラム |
| 画像システム | 825nmレーザー |
| 出力速度 | 22皿/時間 |
| 1630mm×1325mm / 2400dpi | |
| プレートサイズ | 最大1680mm×1350mm。 分。 650mm×550mm |
| 露出サイズ | 最大。 1680mm×1336mm |
| メディアの種類 | ポジ/ネガサーマルCTPプレートまたはノンケミカルプレート |
| 板厚 | 0.15mm～0.30mmまたは0 |
| 解決 | 標準: デュアル解像度 2400dpi と 1200dpi、またはオプションの 2540dpi と 1270dpi。可変高解像度オプション: 高速スキャン方向で最大 10800 dpi。要件に応じて 12800DPI も利用可能 |
| 再現性 | ±0.01mm(温度23℃、湿度60%、同一プレート上に4回以上連続露光) |
| インタフェース | 光ファイバー |
| プレートのローディング | 半自動（代替オートローダーシステム） |
| 正味重量 | 1800kg |
| 機械のサイズ (幅×長さ×高さ)mm | 2400×1430×1110 |
| 電源 | 三相380V、消費電力(ピーク値):5.5KW |
| 動作環境 ロンメント | 推奨温度:21-25℃、許容温度:15-30℃、湿度:<70%RH |
| モデル | T-1600S T1600SX | |
| 露光方法 | 外部ドラム | |
| イメージングシステム | 64チャンネル | 256チャンネル |
| ディスクリート 830nm レーザー ダイオード | ||
| 出力速度 | 16皿/時間 | 25皿/時間 |
| 1470mm×1180mm / 2400dpi | ||
| プレートサイズ | 最大1470mm×1180mm。分。 400mm×400mm | |
| メディアの種類 | サーマルCTPプレート | |
| 板厚 | 0.15mm～0.30mmまたは0.27mm～0.40mm(代替) | |
| 解決 | 2400dpi、1200dpi オプション: デュアル解像度 2,400dpi および 1、 | |
| 再現性 | 0.01mm（同一版上4回以上連続露光、温度23℃、湿度60％） | |
| インタフェース | USB2.0またはUSB3.0(USB2.0推奨) | 光ファイバー（ファイバーウェイ） |
| プレートのローディング | 手動またはオートローダー付き自動 | |
| 正味重量 | 1400kg | |
| 機械のサイズ | 2,355×1,910×1,217 mm (長さ×幅×高さ) | |
| 電源 | 単相：220V、最大電力（ピーク値）：5.5KW | |
| 動作環境 | 推奨温度:21-25℃、許容温度:15-30℃、湿度:<70%RH | |
