ワイドフォーマットA0サイズオフセット印刷CTPプレートマシン工場
1。 アプリケーション
ワイドフォーマットCTPは、デジタルデザインと従来の大型オフセット印刷のギャップを埋め、高品質で大判の素材を効率的に生産することを経済的に可能にします。

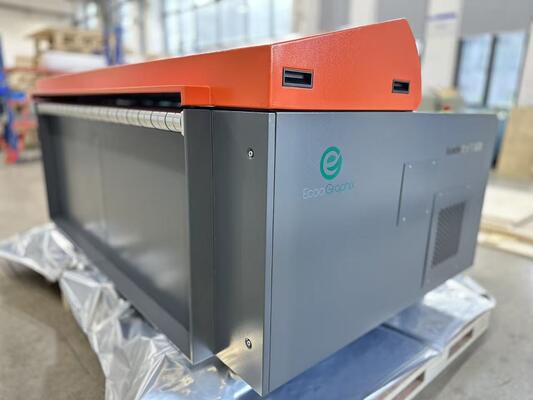

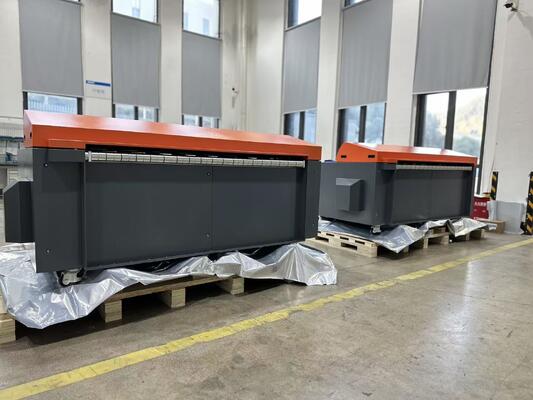

EcooGraphix VLF（非常に大きなフォーマット）サーマルCTPマシンT1600Sは、A0、B0サイズのポスターや壁掛け、大型書籍、カタログ、イエローページ、パッケージング処理、製版センターなどに使用できます。出力速度は1時間あたり14〜19枚です。
まず、印刷デザインファイルはRIPおよびワークフローソフトウェアによってコンピューター上で作成され、その後、ファイルはCTPに送信されます。ファイル画像は、レーザー（830nmサーマルレーザーまたは405nm UVレーザー）によってアルミニウムCTPプレートにスキャンされます。レーザー走査は、CTPプレート上の感光性コーティングを硬化させます。
次に、CTPプレートはCTPプロセッサーを通過し、現像液がCTPプロセッサー内に入り、CTPプレートの非画像領域を洗い流します。 CTPプレートは、洗浄後、CTPプロセッサー内で急速に乾燥されます。
最後に、CTPプレートは印刷ジョブのためにオフセット印刷機にセットされます。
2。 主な特徴：
最大プレートサイズ：1,680×1350mm
特徴：省力化、高い安定性、完璧な出力品質。
UVプレートとサーマルプレートは、生産コストを削減するために利用できます。
自動プレートローディングとアンローディングは、製版効率を向上させることができます。

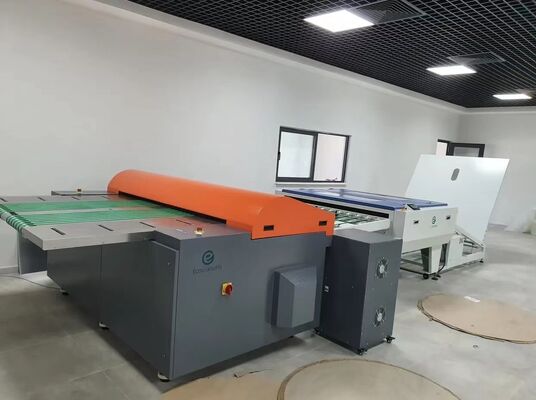

オートローダー、プロセッサー、スタッカーと組み合わせることで、EcooGraphix VLF CTPシリーズは全自動印刷を実現できます。
オペレーター1人だけで、出力プロセス全体を完了できます。
3.アプリケーションとサンプル：
4.技術仕様：
| モデル | T-1600QM |
| 露光方法 | 外部ドラム |
| イメージングシステム | 825nmレーザー |
|
出力速度 |
22枚/時間 |
| 1630mm x 1325mm / 2400dpi | |
| プレートサイズ | 最大1680mm x 1350mm; 最小650mm x 550mm |
| 露光サイズ | 最大1680mm x 1336mm |
| メディアタイプ | ポジ/ネガサーマルCTPプレートまたは非化学プレート |
| プレートの厚さ |
0.15mm〜0.30mmまたは0 27mm t 0.40mm（代替） |
| 解像度 | 標準：デュアル解像度2400dpiおよび1200dpiまたはオプションの2540dpiおよび1270dpi。可変高解像度オプション：高速スキャン方向で最大10800dpi。 12800DPIは要求に応じて利用可能です |
| 再現性 | ±0.01mm（温度23℃、湿度60％で同じプレートで4回以上連続露光） |
| インターフェース | 光ファイバー |
| プレートローディング | 半自動（代替オートローダーシステム） |
| 正味重量 | 1800kg |
| 機械サイズ （幅x長さx高さ）mm |
2400x1430x1110 |
| 電源 | 3相380V、消費電力（ピーク値）：5.5KW |
|
動作環境 ronment |
推奨温度：21〜25℃;許容温度：15〜30℃、湿度：<70％RH |
| モデル | T-1600S T1600SX | |
| 露光方法 | 外部ドラム | |
| イメージングシステム | 64チャンネル | 256チャンネル |
| 個別830nmレーザーダイオード | ||
| 出力速度 | 16枚/時間 | 25枚/時間 |
| 1470mm x 1180mm / 2400dpi | ||
| プレートサイズ | 最大1470mm x 1180mm;最小400mm x 400mm | |
| メディアタイプ | サーマルCTPプレート | |
| プレートの厚さ | 0.15mm〜0.30mmまたは0.27mm〜0.40mm（代替） | |
| 解像度 |
2400dpi、1200dpiオプション：デュアル解像度2,400dpiおよび1, 標準：デュアル解像度2,400dpiおよび1,200dpi、または2,540dpiおよび1,270dpi（オプション） 可変高解像度オプション：高速スキャン方向で最大10,000dpi |
|
| 再現性 | 0.01mm（温度23℃、湿度60％で同じプレートで4回以上連続露光） | |
| インターフェース | USB 2.0またはUSB3.0（USB2.0を推奨） | 光ファイバー（ファイバーウェイ） |
| プレートローディング | 手動またはオートローダー付き自動 | |
| 正味重量 | 1400kg | |
| 機械サイズ | 2,355×1,910×1,217 mm（L×W×H） | |
| 電源 | 単相：220V、最大電力（ピーク値）：5.5KW | |
| 動作環境 | 推奨温度：21〜25℃;許容温度：15〜30℃、湿度：<70％RH | |
